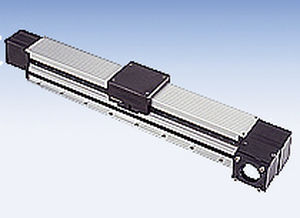

Kugel-Linearführung 120 series

Stahlriemengetriebener

Das Lintech 120 Reihe die linearen Dias sind entworfen, um helle Lasten bei sehr hohen Geschwindigkeiten anzufassen. Diese linearen Stadien verwenden eine niedrige Friktion, vorbelastet und rezirkulieren lineares Kugellagersystem, die auf Präzision lineare quadratische Grundschienen fahren. Die linearen Profilschienen werden zu einer Präzision bearbeiteten Aluminiumunterseite angebracht, die eine steife Unterstützung über dem gesamten Spielraum des Wagens der Tabelle anbietet. Die Last wird zu einem Präzision bearbeiteten Aluminiumwagen angebracht, der Einsätze des rostfreien Stahls für hochfestes und Abnutzung Leben verlegt hat. Das Ansteuersystem benutzt zwei Riemenscheiben, zusammen mit einem hochfestem, Stahl verstärkter Polyurethanriemen, der 3.543 Zoll (90 Millimeter) lineare Bewegung pro Revolution der Eingang Welle liefert. Das Spannsystem des einfachen Riemens läßt einfache Justage der Riemenspannung durch den Benutzer zu. NEMA 23 u. 34 Bewegungseinfassungen oder gearhead Einfassungen sind- sowie planetarische gearheads vorhanden.
