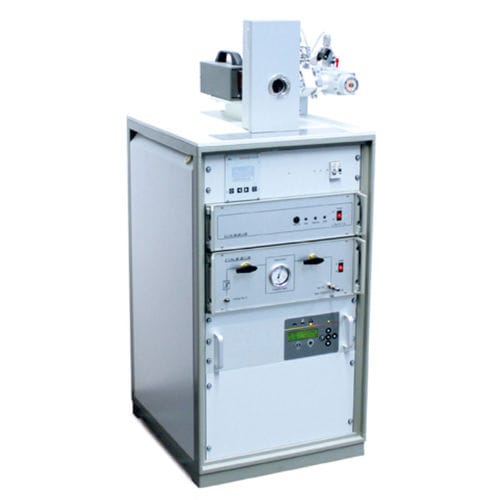

Härte-Dilatometer L78 RITA

Das Abschreckverfahren beruht auf der Tatsache, dass es beim Aufheizen und Abkühlen von Stahl zu Dimensions- und Längenänderungen infolge von Wärmeausdehnungen und Phasenumwandlung kommt. Um diese Dimensionsänderungen als Funktion der Zeit und Temperatur während exakt definierten thermischen Zyklen möglichst genau messen zu können, werden in der Praxis sehr sensible Hochgeschwindigkeits-Abschreck Dilatometer eingesetzt. Die gemessenen Daten werden anschließend unter Berücksichtigung von Zeit und Temperatur in diskrete Spannungswerte umgewandelt. Die Spannung als eine Funktion der Zeit oder Temperatur (oder beidem) kann im Anschluss daran verwendet werden um den Beginn oder das Ende eines oder mehrerer Phasenübergänge zu bestimmen. Diese können dann in das entsprechende Diagramm eingetragen werden. Das Abschreckdilatometer L78 RITA wurde zur Erstellung von ZTU Schaubildern entwickelt. Diese Schaubilder können mit der speziellen LINSEIS Software in drei Varianten dargestellt werden. Darüber hinaus eignet sich das Dilatometer auch zur Vermessung nicht leitender Festkörper durch Verwendung eines Suszeptors. Folgende Diagramme können mittels der LINSEIS TAWIN Software (Microsoft© Windows©) dargestellt werden: TTT/ZTU time temperature transformation diagram / Zeit-Temperatur-Umform Diagramm CCT continuous cooling transformation diagram / Kontinuierliches Abkühl-Umform Diagramm CHT continuous heating transformation diagram / Kontinuierliches Aufheiz-Umform Diagramm
