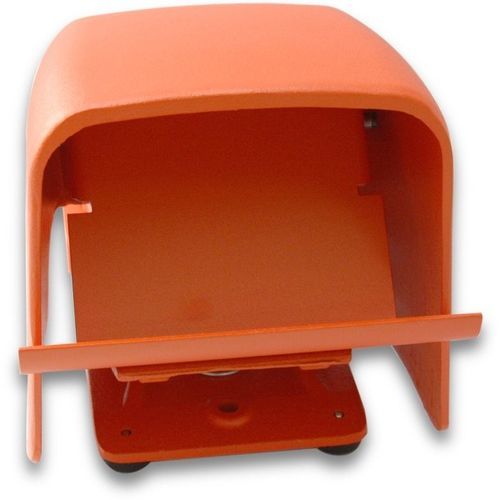

Steuerungs-Fußschalter 511-B2OXG

SicherheitBremselektrisch

Übersicht
Das Modell 511-B2OXG von Hercules ist ein Antitrip-Fußschalter, der unbeabsichtigtes Auslösen durch eine Kombination aus Gated OX-Schutz und Riegel-Auslöser reduziert; vorgesehen für industrielle Anlagen, die einen einstufigen momentanen DPDT-Schalter benötigen.

Produktdetails

• Modell: 511-B2OXG
• Marke: Hercules
• Schaltertyp: Elektrisch, Single Stage Momentary
• Schaltungsart: DPDT (Form CC)
• Kabeleinführung: 3/4"-14 NPT, Gewinde (einzeln, Standard)
• Gehäusefarbe: Orange
• Gehäusematerial: Gusseisen (Trittfläche und Gehäuse)
• Schutz: Gated OX Shield
• Elektrische Nennwerte: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC max.

Funktionen & Vorteile

• Der Riegel-Auslöser muss vor dem Herunterdrücken der Trittfläche gelöst werden, um unbeabsichtigte Betätigungen zu reduzieren
• Sanfte Auslösung des Auslösehebels und Trittbewegung für gleichmäßigen Betrieb
• Doppelte Rückstellfedern der Trittfläche und positiver Verriegelungsmechanismus
• Neopren-Abdeckdichtung, O-Ringe an der Betätigungswelle und separate Erdungsschraube für Dichtigkeit und Erdung
• Rutschfeste Gummifüße und drei Befestigungsbohrungen für eine feste Montage am Boden oder an der Ausrüstung

Materialien

• Trittfläche und Gehäuse aus Gusseisen für strukturelle Festigkeit
• Geschützt durch ein gegossenes Aluminium-Schild
• Lackierung: Warnorange

Optionen

• Übermaßige "O"- und "OX"-Schilde nehmen übergroße Sicherheitsschuhe und Mittelfußschutz auf; "OX" bietet zusätzlich 3/4" (19,1 mm) Öffnungshöhe gegenüber "O"
• Spezielle doppelte 1/2"-14 NPT Kabeleinführungen und metrische Größen auf Sonderbestellung verfügbar
• Zwillings- & Dreifachmodelle, gated-Varianten und RF-Funkversionen auf Sonderbestellung verfügbar

Gehäuse
NEMA Typ 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 Schutzart IP56

Zweck
Entwickelt, um unbeabsichtigte Betätigungen zu verhindern; tropfwasser-, staub-, wasserdicht und ölbeständig, geeignet für Industrieumgebungen

Anwendungen

• Biegemaschinen
• Box-Markierer
• Bremsen
• Schredder
• Reiniger
• Verschlusssysteme
• Fördersysteme
• Crimpmaschinen
• Abschneidemaschinen für Rohr und Schlauch
• Schneider
• Schnittmaschinen
• Bohrmaschinen
• Bohrtische
• Fertigungsbetriebe
• Entferner für Füllstoffe
• Biegemaschinen
• Lebensmittelverarbeitungsanlagen
• Formanlagen
• Schleifmaschinen
• Schleifmaschinen
• Lochmaschinen
• Drehmaschinen
• Aufzüge
• Markiersysteme
• Materialhandler
• Mikroskope
• Raketenschusssteuerungen
• Spritzgussmaschinen
• Nibbler
• Anfasmaschinen
• Ölbohranlagen
• Plattformen
• Positionierer
• Töpferscheiben
• Zieher
• Stanzanlagen
• Aufwickelsysteme
• Nietmaschinen
• Rollschneider
• Router
• Sägen
• Sägemühlen
• Schredder für Schrott
• Kanalreinigungsgeräte
• Scheren
• Schuhmaschinen
• Schredder
• Space Shuttle
• Spinnmaschinen
• Heftgeräte
• Chirurgische Geräte
• Tische
• Prüfgeräte
• Gewinderollmaschinen
• Gewindeschneidmaschinen
• Abkanten- und Formmaschinen
• Beading- & Formmaschinen
• Rohrendeformungsmaschinen
• Rohrspreizgerät
• Dreh-/Fräszentren
• Dreher
• Drehzentren
• Drehtische
• Binde- & Bündelmaschinen
• Spannungsregelung
• Wasserkanonen
• Schweißgeräte
• Wickelmaschinen
• Drahtringensysteme

Technische Daten

• Modell: 511-B2OXG
• Schaltertyp: Elektrisch
• Aktion: Single Stage Momentary
• Schaltungsart: DPDT (Form CC)
• Kabeleinführungen: 3/4"-14 NPT Gewinde (einzeln, Standard)
• Gehäusefarbe: Orange
• Gehäusematerial: Gusseisen (Trittfläche und Gehäuse)
• Schilde & Schutzvorrichtungen: Gated OX Shield (OX bietet zusätzliche Öffnungshöhe vs O)
• Elektrische Nennwerte: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC max.
• Gehäusebewertungen: NEMA Typ 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 IP56
• Dichtung: Neopren-Abdeckdichtung plus O-Ringe an der Betätigungswelle; separate Erdungsschraube
• Montage: Rutschfeste Gummifüße und drei Bohrungen für feste Montage
• Optionen: Übermaßige Schilde, alternative Kabeleinführungen, twin/triple Modelle, gated-Modelle, RF-Funk (Sonderbestellung)
