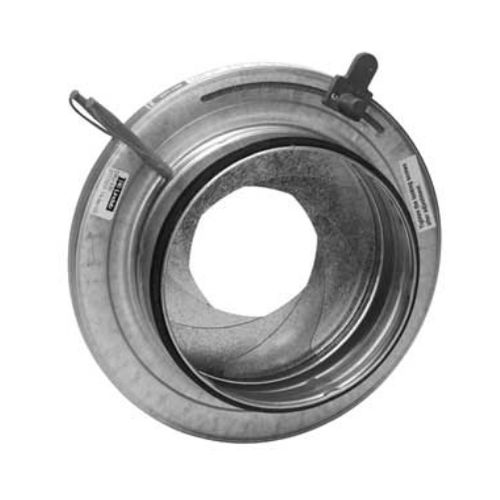

Stellluftklappe DIRU

Ausgleichmanuellkreisförmig

Die Klappe DIRU mit Durchflussmesser ermöglicht die Messung des Luftdurchsatzes. DIRU zeichnet sich durch folgende Eigenschaften aus: geringer Geräuschpegel, zentrische Strömung, feststehende Messdüsen für eine genaue Durchflussmessung sowie Regeleinrichtungen, die vollständig geöffnet werden können, sodass keine Reinigungsabdeckungen erforderlich sind. Sie erfüllt die Dichtheitsklasse C. Das Maßdiagramm dient zur Bestimmung des Druckabfalls über der Klappe mit Durchflussmesser und liefert Informationen zum Schallpegel bei verschiedenen Einstellungen. Beim Ausbalancieren des Systems sollte das Ausbalancierdiagramm verwendet werden. Für Klappen mit Durchflussmesser gibt es eine separate Montage-, Mess-, Ausbalancier- und Wartungsanleitung. Die Klappenblätter bilden einen Messflansch, der die Durchflussmessung ermöglicht. Durch Messung der Druckdifferenz zwischen den Messdüsen können Sie anhand der auf der Klappe angegebenen Gleichung den Durchfluss q [l/s] ableiten. Der Einstellwert der Klappe und der Korrekturfaktor (k-Faktor) sind identisch, was bedeutet, dass Sie keine Kurve ablesen müssen, um den k-Faktor aus einem Einstellwert zu ermitteln. Der Luftdurchsatz wird über einen Handgriff geregelt. Ø 80–630 erfüllt in geschlossener Stellung die Druckklasse A. Material Die Klappe besteht aus feuerverzinktem Stahlblech. Einbau Beachten Sie die erforderliche geradlinige Strecke vor oder nach der Störung, wie auf der an den Messdüsen angebrachten Karte angegeben, um eine genaue Durchflussmessung zu erhalten. Reinigung Durch vollständiges Öffnen der Klappe erhält man Zugang zum Kanal. Vergessen Sie nicht, die Klappe nach der Reinigung wieder einzustellen.
