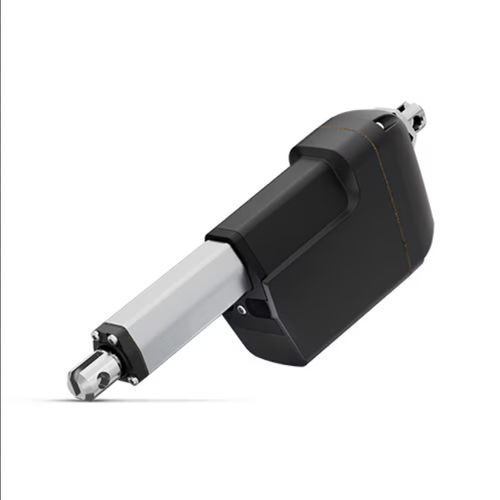

Elektrischer Antrieb LA21

linearSchraubenspindel24 V

Übersicht
Der LA21 (LINAK) ist ein kompakter industrieller elektrischer Linearantrieb, entwickelt für schnelles und präzises Positionieren bei begrenztem Einbauraum. Optional sind Varianten mit integriertem Controller (IC) sowie gerade oder abgewinkelte Kabelanschlüsse verfügbar, um Montage und Integration zu erleichtern.

Leistung und Dauerhaftigkeit
Der LA21 liefert bis zu 3.500 N Schub-/Zugkraft, Geschwindigkeiten bis 85 mm/s und Hübe bis 800 mm. Für raue Umgebungen geeignet: widersteht Vibration, Feuchtigkeit, Chemikalien und extremen Temperaturen. Ausgestattet mit robusten Metallgetrieben und einer integrierten Bremse. Schutzart bis IP66 im Betrieb und bis IP69K im Leerlauf; geeignet für Hochdruckreinigung bis 90 °C bei 320 bar.

Wichtige Merkmale

• Kompaktes Design: Dreiteiliges Motorgehäuse umschließt Spindel und Komponenten dicht, minimiert Platzbedarf; gerade oder abgewinkelte Steckverbinder möglich.
• Leistungsbereich: Verfügbar in Verstellkraftklassen von 500 N bis 3.500 N; Geschwindigkeiten bis 85 mm/s für schnelle, präzise Bewegungen.
• Umweltbeständigkeit: Staub-/Wasserschutz und Eignung für Hochdruckreinigung; Schutzart IP66 (Betrieb) und IP69K (Leerlauf).
• Flexible Konfigurationen: Hublängen von 50 mm (70 mm bei IC-Versionen) bis 800 mm und mehrere Montageoptionen.
• Mehrere Spannungen: Betrieb mit 12 V, 24 V oder 48 V zur Anpassung an verschiedene Systemarchitekturen.
• Intelligente Bewegung: IC-Varianten mit Onboard-Steuerung, Positionsrückmeldung und Bus-Schnittstellen für erweiterte Integration.

Produkt- und Kommunikationsoptionen

• Danfoss PLUS+1
• LINbus
• CANopen
• CAN SAE J1939
• I/O-Schnittstelle
• IC (Integrated Controller)
• IO-Link
• Modbus / Modbus TCP/IP
• EtherNet/IP
• PROFINET

Anwendungen
Einsetzbar in Bereichen mit begrenztem Einbauraum, die dennoch Leistung, Zuverlässigkeit und Geschwindigkeit erfordern: Landmaschinen, Baumaschinen, Fahrzeuge, Industrieautomation und mobile Robotik.

Eigenschaften / technische Daten

• Modell: LA21
• Marke: LINAK
• Verstellkraft: bis zu 3.500 N (Verfügbare Klassen 500 N bis 3.500 N)
• Max. Geschwindigkeit: bis zu 85 mm/s (abhängig von Konfiguration/Last)
• Hublänge: ab 50 mm (70 mm bei IC-Versionen) bis 800 mm
• Spannung: 12 V, 24 V oder 48 V
• Schutzart: bis IP66 im Betrieb; IP69K im Leerlauf
• Hochdruckreinigung: bis 90 °C bei 320 bar
• Mechanik: robustes Metallgetriebe und integrierte Bremse
• Kabeloptionen: gerade oder abgewinkelte Steckverbinder
• Montage: mehrere Montageoptionen für einfache Integration
• Integrierte Steuerung: IC-Versionen verfügbar für erweiterte Positionierung, Rückmeldung und Busschnittstellen
• Typische Branchen: Landwirtschaft, Bau, mobile Maschinen, Industrieautomation
