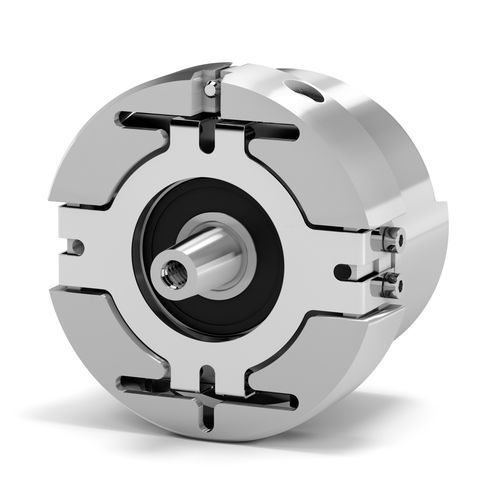

Absoluter Drehgeber ASB62

optischmit VollwelleBiSS-C

ASB62- und CB62-Drehgeber für die Rückführung von getriebelosen und Servo-Motoren Die absoluten Drehgeber ASB62 und die inkrementalen Drehgeber CB62 sind so konzipiert, dass sie sich leicht in Motoren und Servoantriebssysteme integrieren lassen und eine genaue und zuverlässige Positions- und Geschwindigkeitsrückmeldung liefern. Sie haben ein platzsparendes, flaches Design und sind mit einer konischen Vollwelle mit einem Durchmesser von 9,25 mm und einem Verhältnis von 1:10 ausgestattet. Sie sind ideal für hochpräzise Direktkupplungen bei beengten Platzverhältnissen und garantieren eine spiel- und schlupffreie, drehsteife Verbindung für erhöhte mechanische und elektrische Leistungen. Der Spreizflansch macht die Montage und Befestigung zudem sehr einfach und funktionell. Der Betriebstemperaturbereich ist auf -20°C +100°C (-4°F +212°F) erweitert und die Schutzart beträgt IP40. Der ASB62-Absolutwertgeber bietet eine Singleturn-Auflösung von bis zu 25 Bit und implementiert SSI- und BISS-C-Mode-Schnittstellen. Er bietet außerdem eine zusätzliche Inkrementalspur (2.048 1Vss Sinus-Cosinus-Signale pro Umdrehung) für eine genaue Steuerung der Rotordrehzahl. Es sind sowohl +5Vdc als auch +10Vdc +30Vdc Stromversorgungsschaltungen verfügbar. Der Inkrementalgeber CB62 erzeugt 2.048 1-Vpp-Sinus-Cosinus-Signale pro Umdrehung mit Indexsignal und invertierten Signalen für die Drehzahlrückführung. Darüber hinaus kann er absolute Positionsinformationen (CD-Signale) ausgeben, um die Position des Rotors zu steuern. ASB62 und CB62 sind ideal geeignet für getriebelose Motoren, Servomotoren, Robotik, Aufzüge und Automation im Allgemeinen.
