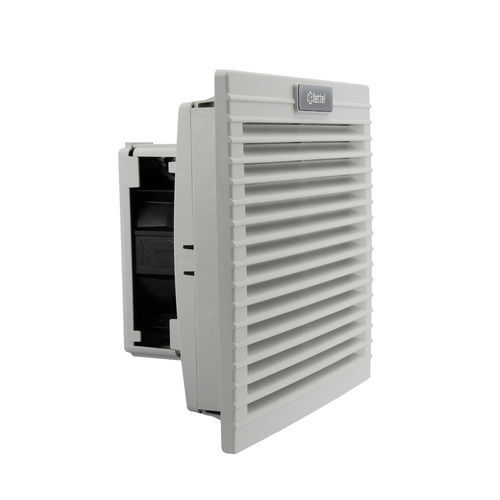

Kunststoff-Lüftungsgitter GTA-176-VFF series

mit Staubfilterquadratisch

Beschreibung
GTA-176-VFF: Lüftungsgitter mit integriertem Ventilator und G3-Filter zur thermischen Verwaltung von elektrischen Schaltschränken. Entwickelt, um die Luftzirkulation zu beschleunigen und warme Luft abzuführen, um den Schrank zu kühlen.

Hauptmerkmale

• Ventilator: Federklemmen für schnelle und sichere Verbindung; Standardströmungsrichtung außen → innen; Richtung leicht umkehrbar mittels Fan Quick Lock; Luftvolumen 115 m³/h ohne Filter und 84 m³/h mit Filter; verfügbar in 230 VAC (Leistungsaufnahme 22 W) und 24 VDC (Leistungsaufnahme 9 W).
• Gitter: Front 204×204 mm aus selbstverlöschendem ABS (UL94 V0), geringe Außenstruktur, Farbe RAL 7035; Schaumdichtung; zusammen mit dem Filter Schutzart IP54.
• Filter: Kategorie G3; schneller Austausch in Sekunden über frontseitig öffnendes Gitter ohne Werkzeug.
• Integration: einrastende Befestigung ohne Schrauben; einfacher quadratischer Ausschnitt für die Montage; Gesamttiefe 90 mm; Einbau in Ausschnitt 176×176 mm.

Funktionen und Anwendungen

• Ermöglicht die aktive Kühlung elektrischer Schaltschränke, insbesondere in Kombination mit einem Lüftungsthermostat.
• Schnelle, werkzeugfreie Montage und vereinfachte Wartung (schneller Filterwechsel).

Normen und Konformität

• Konformitäten: CE, RoHS, REACH.

Varianten und Bestellcodes
Bestellcode | Versorgungsspannung | Lagerstatus
GTA-176-VFF-24 | 24 VDC | instock
GTA-176-VFF-230 | 230 VAC | instock

Ressourcen
Dokumentation verfügbar: Produktdatenblatt, Installationsanleitung und Präsentations-/Katalogunterlagen (PDF-Formate).

Technische Daten

• Modellbezeichnung: GTA-176-VFF
• Frontplatte: 204 x 204 mm
• Gesamttiefe: 90 mm
• Ausschnitt: 176 x 176 mm
• Material Gitter: hochbeständiges, selbstverlöschendes ABS (UL94 V0)
• Farbe: RAL 7035
• Schutzart: IP54 (mit Schaumdichtung + Filter)
• Filter: Kategorie G3, frontseitig öffnendes Gitter ohne Werkzeug
• Luftvolumen: 115 m³/h ohne Filter, 84 m³/h mit Filter
• Verfügbare Spannungen: 230 VAC (22 W), 24 VDC (9 W)
• Anschluss: Federklemmen
• Strömungssystem: Standardrichtung außen→innen, reversibel via Fan Quick Lock
• Befestigung: Einrasten (werkzeugfreie Montage)
• Konformitäten: CE, RoHS, REACH
