IP65-Drucktaster CBP22D-1A-AP series

1NO/NFfür Schalttafeleinbautastend

Produktbeschreibung

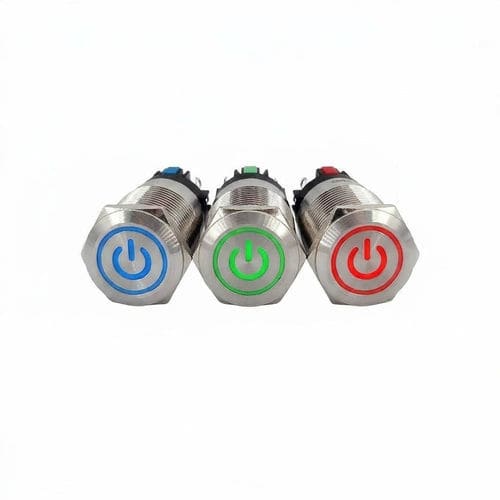

Vandalengeschützter Einbaudrucktaster Ø22 mm, Gehäuse aus Edelstahl 304, flacher Kopf mit eingeprägtem "Power"-Symbol. Modellreihe CBP22D. Erhältlich als monostabile (Moment) oder bistabile (Feststell-) Ausführung. Schutzart IP65. Anschluss über Schraubklemmen. Entwickelt für Maschinensteuerung, Ein/Aus-Schaltung von Anlagen und sichtbare Bedienelemente in Industrie-, Gewerbe- oder öffentlichen Umgebungen.

Elektrische Merkmale

• Kontakt: 1NO + 1NC
• Schaltstrom: 5 A / 230 V
• LED-Versionen in 24 V oder 230 V je nach Artikel

Mechanische Merkmale

• Einbauöffnung: Ø22 mm
• Maximale Schaltwandstärke: 11 mm
• Gehäuse: Edelstahl 304
• Kopf: flach, eingeprägtes "Power"-Symbol
• Anschluss: Schraubklemmen
• Schutzart: IP65 (staubdicht und geschützt gegen Strahlwasser)

Abdichtung und Widerstand

• IP65 — geeignet für Ausseninstallation und für feuchte oder staubige Umgebungen

Anwendungen

• Maschinensteuerung und Bedienbefehle
• Ein/Aus-Schaltung von Geräten
• Schalttafeln, Aufzüge, Türverriegelungssysteme, Busse sowie Industrie- oder Gewerbeanwendungen mit sichtbaren, vandalensicheren Bedienelementen

Varianten und Bestellcodes
Bestellcode | Funktion | Versorgungsspannung | LED-Farbe | Lager
CBP22D-1ACS-SMSP-AP24B | Maintained | 24 V AC/DC | Blue | in stock
CBP22D-1ACS-SMSP-AP24R | Maintained | 24 V AC/DC | Red | in stock
CBP22D-1ACS-SMSP-AP24G | Maintained | 24 V AC/DC | Green | in stock
CBP22D-1ACS-SMSP-AP230B | Maintained | 230 V AC | Blue | in stock
CBP22D-1ACS-SMSP-AP230R | Maintained | 230 V AC | Red | in stock
CBP22D-1ACS-SMSP-AP230G | Maintained | 230 V AC | Green | in stock
CBP22D-1ACM-SMSP-AP24B | Momentary | 24 V AC/DC | Blue | in stock
CBP22D-1ACM-SMSP-AP24R | Momentary | 24 V AC/DC | Red | in stock
CBP22D-1ACM-SMSP-AP24G | Momentary | 24 V AC/DC | Green | in stock
CBP22D-1ACM-SMSP-AP230B | Momentary | 230 V AC | Blue | in stock
CBP22D-1ACM-SMSP-AP230R | Momentary | 230 V AC | Red | in stock
CBP22D-1ACM-SMSP-AP230G | Momentary | 230 V AC | Green | in stock

Normen und Konformität

• Konformitäten: CE, RoHS, REACH

Ressourcen

• Technische Dokumentation und Produktbroschüre verfügbar (Datenblätter und technische Handbücher zu Bedienelementen und Signalisierung)

Technische Spezifikationen

• Produkttyp: vandalengeschützter Einbaudrucktaster Ø22 mm
• Kontakte: 1 NO + 1 NC
• Schaltkapazität: 5 A @ 230 V
• Montage: eingelassen in Panel Ø22 mm, max. Paneldicke 11 mm
• Material: Edelstahl 304 (Gehäuse)
• Schutzart: IP65
• Anschluss: Schraubklemmen
• LED-Optionen: Farben Blau / Rot / Grün, Spannungen 24 V oder 230 V je nach Artikel
• Versionen: Momentary (Kurzzeitdruck) oder Maintained (Feststellbar)
