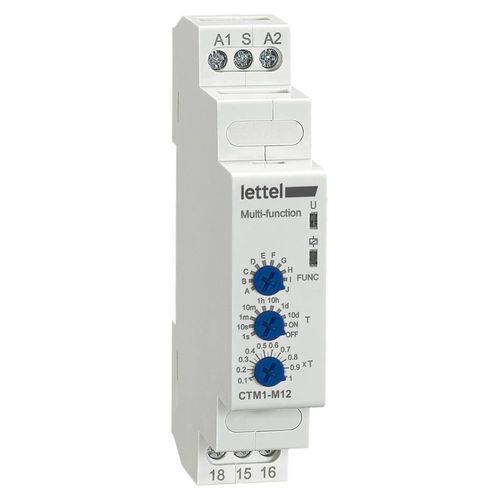

Digitales Zeitrelais CTM1-Mx2 serieselektronischBlitzMultifunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- digital, elektronisch
- Funktion
- Blitz, Multifunktion, Zeitverzögerung
- Installierung
- auf DIN-Schiene
- Weitere Eigenschaften
- SPDT, DPDT, einstellbar
- Spannung
Max: 240 V
Min: 12 V
Beschreibung
Beschreibung
Multifunktions-Zeitschaltgerät mit 1 oder 2 Kontakten. Das Zeitrelais CTM1-Mx2 bietet 10 elektrische Funktionen in einem kompakten Gehäuse und vereint einfache Handhabung mit geringem Platzbedarf.
Eigenschaften
Funktionen
Vorteile
Normen und Zertifizierungen
Varianten und Bestellcodes
Bestellcode | Kontakttyp | Lagerbestand
CTM1-M12 | 1x NO/NC | auf Lager
CTM1-M22 | 2x NO/NC | auf Lager
Downloads (verfügbare Dokumente)
Technische Spezifikationen
Multifunktions-Zeitschaltgerät mit 1 oder 2 Kontakten. Das Zeitrelais CTM1-Mx2 bietet 10 elektrische Funktionen in einem kompakten Gehäuse und vereint einfache Handhabung mit geringem Platzbedarf.
Eigenschaften
- Elektrisch: Versorgung 12 … 240 V AC/DC. Zeitstart bei Einschalten oder über externen Kontakt. Einpoliger oder zweipoliger Wechslerkontakt 16 A / 250 V.
- Programmierung: 10 verfügbare Funktionen, einstellbare Zeitspanne von 0,1 s bis 10 Tage über die Zeitskala.
- Mechanisch: Gehäusebreite 18 mm, auf Hutschiene (DIN) aufsteckbar. Einstellrädchen auf der Front. Leuchtdioden: grün (Versorgung) und rot (Relaiszustand).
Funktionen
- 10 wählbare Funktionen: dienen zum Schalten von Geräten oder Stromkreisen für eine definierte Dauer. Beispiele: symmetrischer Blinker, Start über externen Kontakt, verzögerter Kontakt und weitere zeitliche Schaltbilder.
Vorteile
- Einfache Integration: kompaktes Gehäuse (1 Modul, 18 mm) für Schaltschränke und Gehäuse.
- Einfache Programmierung: Front-Einstellräder für schnelle Anpassung.
- Modularität: 10 elektrische Schaltbilder zur Anpassung an verschiedene Anwendungen.
Normen und Zertifizierungen
- Konformitäten: CE, RoHS, REACH.
- Anwendbarer Standard: EN61812-1.
Varianten und Bestellcodes
Bestellcode | Kontakttyp | Lagerbestand
CTM1-M12 | 1x NO/NC | auf Lager
CTM1-M22 | 2x NO/NC | auf Lager
Downloads (verfügbare Dokumente)
- Produktdatenblatt (CTM1-Mx2)
- CTM-Programmübersicht
- Gesamtkatalog
- Bedienungsanleitung
Technische Spezifikationen
- Versorgung: 12 … 240 V AC/DC
- Zeiteinstellung: einstellbar von 0,1 s bis 10 Tage (Zeitskala)
- Funktionen: 10 elektrische Funktionen (inkl. symmetrischer Blinker, Start über externen Kontakt, verzögerter Kontakt, ...)
- Kontakte: 1x NO/NC (CTM1-M12) oder 2x NO/NC (CTM1-M22), Wechsler 16 A / 250 V
- Montage: auf Hutschiene aufsteckbar
- Gehäusebreite: 18 mm (1 Modul)
- Einstellungen: Einstellrädchen auf der Front
- Anzeigen: grüne LED (Versorgung), rote LED (Relaiszustand)
- Konformitäten: CE, RoHS, REACH
- Norm: EN61812-1
