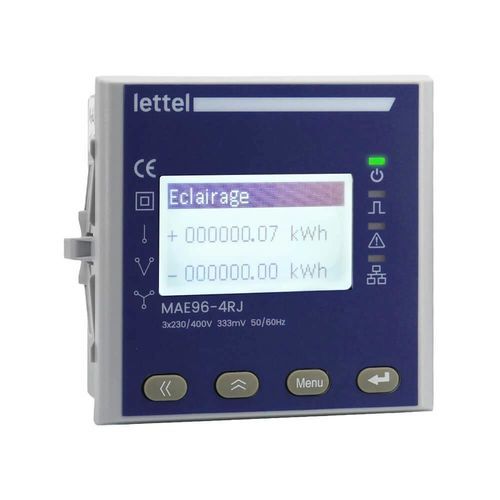

Drehstromzähler MAE96-4RJ

einphasigEinbauMultifunktion

Die MAE96-4RJ Messeinheit bietet eine umfassende und präzise Messung von 4 Dreiphasen- oder 12 Einphasenstromkreisen. - **Messungen:** Die Einheit misst bis zu **12 Einphasenstromkreise** oder **4 Dreiphasen- oder Tetra-Stromkreise**. **➞ Strommessung:** über Enerclip-Stromwandler mit RJ12-Anschluss. **➞ Spannungsmessung:** direkt oder über Spannungswandler. - **Genauigkeit:** Aktive Energiemessung Klasse 0,5S. - **Elektrisch:** Hilfsstromversorgung 36 … 270 V AC/DC. - **Physisch:** Frontplattenabmessungen 96x96mm, zum Einbau in einen 91×91 mm Ausschnitt. Hintergrundbeleuchtetes LCD-Display mit 4 Anzeigelinien. - **Kommunikation:** Impulsgeber für aktive Energie. Modbus RTU auf RS485-Port. - **Eingänge und Ausgänge:** Das Modell MAP4-34RJ-IO-TCP ist mit 6 digitalen Eingängen und 1 programmierbaren Relaisausgang ausgestattet. - **Multimessung:** Misst die wichtigsten elektrischen Größen für eine detaillierte Schaltungsanalyse: aktive und reaktive Energien ┃ importiert und exportiert ┃ Spannung, Strom ┃ aktive Leistungen ┃ reaktive und scheinbare Leistungen ┃ Leistungsfaktor ┃ Frequenz ┃ Anforderungen, ┃ Extremwerte ┃ Ungleichgewichte ┃ Oberschwingungen bis zur 31. Ordnung ┃ und mehr… - **Schaltungssteuerung und Alarme:** Das Relais ist programmierbar bei Erreichen von Mindest- oder Höchstgrenzen von Strom, Spannung, Leistung, Phasenungleichgewicht, … ermöglicht: **➞** **Schutz** der Stromkreise **➞** **Alarmfunktionen** bei Ausfall oder unangemessenem Signal **➞** automatisches **Lastabwurf** bei Überlast. - **Rückmeldung des Schaltungsstatus:** Die 6 digitalen Eingänge ermöglichen die Kenntnis des Status von Hilfsschaltungen oder Geräten und warnen bei Ausfall oder Unterbrechung eines Stromkreises. - **Datenaufzeichnung:** Energie- und Leistungsindizes werden in einem programmierbaren Intervall in Schritten von 1 Minute aufgezeichnet. Die Aufzeichnungskapazität der Messeinheit beträgt 16.000 Datenzeilen. Aufgezeichnete Daten können aus der Software angezeigt und im .csv-Format exportiert werden. - **Kompaktheit:** Ermöglicht die Analyse von 4 Dreiphasen- oder 12 Einphasenstromkreisen auf einem einzigen Gerät, das an der Tür des Schaltschrankes positioniert ist. - **Einfache Installation:** RJ12-Kabelverbindung der CTs reduziert die Verkabelungszeit und vermeidet jegliches Fehlerrisiko. Öffnende Stromsensoren ermöglichen die Installation ohne Trennung des gemessenen Stromkreises. - **1 Modbus-Adresse pro Gerät:** Nur 1 Modbus-Adresse für Messungen von 4 Dreiphasen- oder 12 Einphasenstromkreisen ermöglicht die Vervielfachung der gemessenen Stromkreise pro RS485-Schleife. - **Überwachung:** Anzeige der Messungen auf einem scrollenden Display oder auf einer vollständigen Software, die kostenlos bereitgestellt wird. Möglichkeit, Stromkreise zu benennen, um die gemessenen Werte klar zu identifizieren. - **Anwendungen:** Die eingebaute Montage und die einfache Integration machen es zum idealen Messinstrument, um Messpunkte von Unterkreisen in bestehenden Schalttafeln hinzuzufügen. Die Messeinheit wird hauptsächlich zur Einhaltung von tertiären oder Bacs-Dekreten eingesetzt. - **Konformitäten:** CE, RoHS, REACh. - **Messeinheit kompatibel mit Stromwandlern:** - Geschlossene CTs: MSC-TCF - Offene CTs: MSC-TCO - Rogowski-Schleifen: MSC-TCR - **Technische Handbücher:** - Elektrische Messeinheiten - Verständnis von Oberschwingungsstörungen - Problem der negativen Energie: Diagnose und technische Lösungen - **Artikel:** - Die Enerclip-Lösung - **Merkmale / Technische Spezifikationen:** - Misst bis zu 12 Einphasen- oder 4 Dreiphasenstromkreise - CT-Eingänge über RJ12-Kabel - Modbus RTU-Kommunikation auf RS485 - Programmierbarer Relaisausgang - Eingebaute Montage 96x96mm (Ausschnitt 91x91mm) - Hintergrundbeleuchtetes LCD-Display 4 Linien - Hilfsstromversorgung 36 … 270 V AC/DC - Genauigkeitsklasse der aktiven Energie 0,5S - 6 digitale Eingänge, 1 programmierbarer Relaisausgang - Aufzeichnung von bis zu 16.000 Datenzeilen - Konformitäten CE, RoHS, REACh
