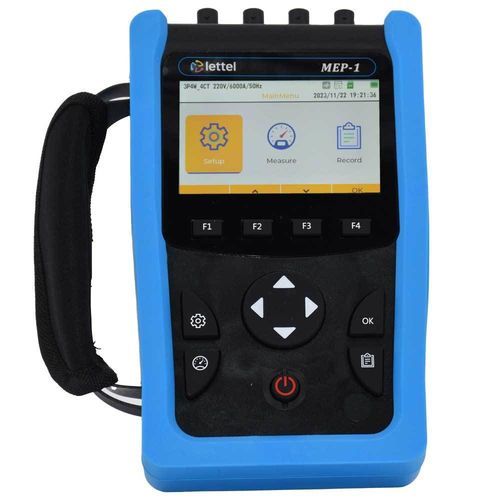

Dreiphasiges Leistungsmessgerät MEP-1

USB

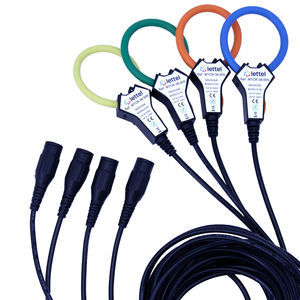

Hauptmerkmale des MEP-1-Dreiphasen-Schaltkreisanalysators: - Präsentation: MEP-1 ist ein Messzentrum, das eine vollständige Analyse eines elektrischen Schaltkreises ermöglicht. Spannungsmessungen mit Krokodilklemmen und Strommessungen mit flexiblen und öffnenden Sensoren ermöglichen den Einsatz ohne Eingriff in die Installation oder Stromunterbrechung. Seine einfache Integration und fortschrittliche Funktionen wie Datenaufzeichnung und integrierte TCP/IP-Kommunikation machen es zum idealen Werkzeug für temporäre Energiediagnosen. - Mitgeliefertes Zubehör: Enthält einen unterteilten Koffer mit: – Tragbarer Netzwerkanalysator MEP-1 – 5 Spannungsleitungskabel, 3m lang – 5 Krokodilklemmen – 5 magnetische Spitzen für Spannungsmessung – 1 RJ45-Kabel, 1m lang – Netzladestecker – USB-Typ-A-Schlüssel für den Datenexport – Gurt mit Magnetpad zur Befestigung des MEP-1 an einer Metallwand eines Schaltschrankes. - Stromversorgung: Wiederaufladbare Lithiumbatterie mit Netzstecker. - Strommessung: Durch flexible und öffnende Stromsensoren vom Rogowski-Schleifentyp, separat zu bestellen. 4 verschiedene Bereiche je nach gemessenem Strombereich und Leiterabmessungen. - Spannungsmessung: Direkt mit Kabeln, deren Ende mit einer Krokodilklemme zur Befestigung am Leiter oder einer magnetischen Spitze zur Positionierung auf einer Sicherungsschraube ausgestattet werden kann. Es ist auch möglich, Spannungstransformatoren anzuschließen, deren Verhältnis programmierbar ist. - Schnittstelle: 4-Zoll-Farb-TFT-Bildschirm zur Anzeige von Daten in Balkendiagrammen, Sinuswellen oder Phasendiagrammen. Einfaches und intuitives Menü in mehreren Sprachen verfügbar. - Gemessene Daten: Aktive und reaktive Energien, importiert und exportiert, pro Phase und insgesamt. Momentanwerte: Spannungen, Strom, Leistungsfaktor, Frequenz, Anforderungen usw. Aufzeichnung von Minimal- und Maximalwerten, Durchschnittswerten. Qualitätsmetriken: Phasenwinkel, einstellbare Ereignisschwellen, Ungleichgewichte, Harmonische bis zur 50. Ordnung, Berechnung von Scheitelfaktorkoeffizienten, Strom-K-Faktor usw. - Datenlogger-Funktion: 32GB interner Speicher zur Datenaufzeichnung mit einstellbarer Abtastfrequenz. Daten können im CSV-Format über den USB-Anschluss exportiert werden. - Kommunikation: Modbus TCP/IP über Ethernet-Anschluss. - Einfache Installation: Strom- und Spannungssensoren ermöglichen die Messung des Schaltkreises ohne Eingriff in die elektrische Installation. Diese nicht-invasive Lösung ist ideal für temporäre Energieaudits. - Datenklarheit: Der Bildschirm ermöglicht eine sofortige Analyse der Schnittstellendaten. - Präzision: Genauigkeitsklasse 0,2% für Spannung und Strom, 0,5% für aktive Energie und 1% für reaktive Energie. - Normen und Zertifizierungen: EN61010-1:2010+A1:2019 EN IEC 61010-2-030:2021+A11:2021 EN IEC 61326-1:2021 - Zugehörige Produkte: Rogowski-Schleifen MTCR-x-MEP (separat zu bestellen) → MTCR-36-600-MEP → MTCR-100-1000-MEP → MTCR-150-3000-MEP → MTCR-200-6000-MEP - Ressourcen: Tragbares Messzentrum MEP-1 - Merkmale / Technische Spezifikationen: Modell: MEP-1 Stromversorgung: Wiederaufladbare Lithiumbatterie Schnittstelle: 4-Zoll-Farb-TFT-Bildschirm Kommunikation: Modbus TCP/IP (Ethernet) Aufzeichnung: 32GB interner Speicher, USB-Export (CSV) Präzision: 0,2% (Spannung/Strom), 0,5% (aktive Energie), 1% (reaktive Energie) Normen: EN61010-1:2010+A1:2019, EN IEC 61010-2-030:2021+A11:2021, EN IEC 61326-1:2021 Mitgeliefertes Zubehör: Koffer, Kabel, Krokodilklemmen, magnetische Spitzen, RJ45, Netzstecker, USB-Schlüssel, Magnetgurt Rogowski-Stromsensoren separat zu bestellen
