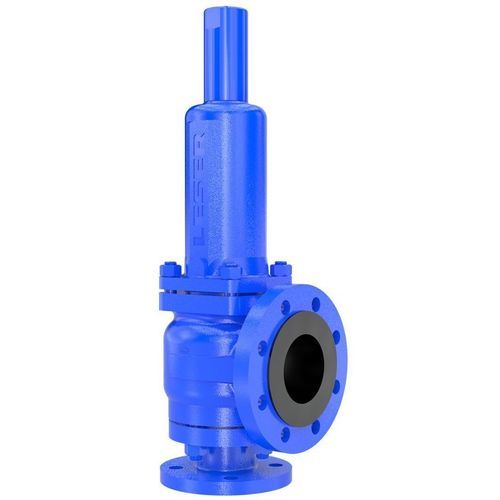

Druckbegrenzungsventil für die chemische Industrie 447B

StahlPTFEfür giftige Fluide

Produktbeschreibung
Sicherheitsventile mit leitfähiger PTFE-Vollauskleidung im Einlass- und Auslassbereich für potenziell explosionsfähige Atmosphären.

• Kostengünstige Alternative zu Sicherheitsventilen aus nickelbasierten Werkstoffen
• Lieferzeit: 4 Wochen

Zulassungen

• CE
• VdTUEV
• ASME UV (USA)
• EAC (Russland)
• TS (China)
• UKCA (Großbritannien)
• CRN (Kanada)

Anwendungen & Branchen

• Chemie
• Petrochemie

Die optimale Lösung für

• Anwendungen mit Chlor
• Säuren und Laugen
• Zwischenprodukte der Chemieindustrie in potenziell explosionsfähigen Atmosphären

Technische Merkmale Typ 447B
Auslöse- bzw. Einstelldruck (nach CE): 0,1 – 16 bar | 1,5 – 232 psig
Auslöse- bzw. Einstelldruck (nach ASME): 1 – 16 bar | 15 – 232 psig
Temperatur (nach CE): -85 bis 200 °C | -121 bis 392 °F
Temperatur (nach ASME): -29 bis 200 °C | -20 bis 392 °F
Kapazität: Orifice F+ bis P
Anschlüsse DIN EN 1092: DN 25 - DN 100
Anschlüsse ASME B16.5: NPS 1 - NPS 4
Flanschklasse Einlass DIN EN 1092: PN 10 - PN 16
Flanschklasse Einlass ASME B16.5: Class 150
Gehäusematerial: 1.0619 + PTFE | SA 216 WCB + virginales PTFE mit leitfähigen Pigmenten
Engster Strömungsdurchmesser d₀: 23 - 92 mm | 0.91 - 3.62 in
Engste Strömungsfläche A₀: 416 - 6648 mm² | 0.645 - 10.304 in²
Balgenmaterial: PTFE-TFM mit leitfähigen Pigmenten
Sitzdichtung: Dichtplatte

Eigenschaften / technische Spezifikationen

• Auslöse- bzw. Einstelldruck (CE): 0,1 – 16 bar (1,5 – 232 psig)
• Auslöse- bzw. Einstelldruck (ASME): 1 – 16 bar (15 – 232 psig)
• Temperaturbereich (CE): -85 bis 200 °C (-121 bis 392 °F)
• Temperaturbereich (ASME): -29 bis 200 °C (-20 bis 392 °F)
• Anschlüsse (DIN EN 1092): DN 25 - DN 100
• Anschlüsse (ASME B16.5): NPS 1 - NPS 4
• Flanschklasse Einlass (DIN EN 1092): PN 10 - PN 16
• Flanschklasse Einlass (ASME B16.5): Class 150
• Gehäusematerial: 1.0619 + PTFE oder SA 216 WCB + virginales PTFE mit leitfähigen Pigmenten
• Engster Strömungsdurchmesser d₀: 23 - 92 mm (0.91 - 3.62 in)
• Engste Strömungsfläche A₀: 416 - 6648 mm² (0.645 - 10.304 in²)
• Balgenmaterial: PTFE-TFM mit leitfähigen Pigmenten
• Sitzdichtung: Dichtplatte
