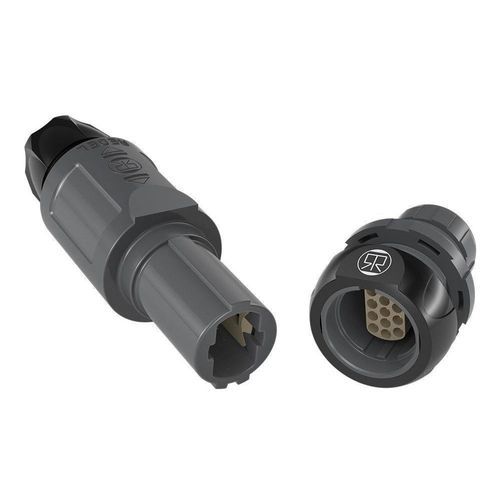

Kunststoff-Steckverbinder REDEL SP

HarzIP50IP68

Produktübersicht
Die REDEL SP Serie hebt die Hochleistungskonnektivität auf die nächste Stufe — sie kombiniert leichtes Gewicht, außergewöhnliche Kontaktdichte und ein ergonomisches, leicht zu handhabendes Design. Jetzt mit harzfreier IP68-Abdichtung verbessert, bietet sie kompromisslosen Schutz unter den anspruchsvollsten Bedingungen. Hergestellt aus FDA-zugelassenem PPSU, widersteht die REDEL SP Serie wiederholter Sterilisation, aggressiven Reinigungsmitteln und anspruchsvollen Umgebungen — und bietet dauerhafte Zuverlässigkeit in der medizinischen Robotik, Diagnostikausrüstung, Feldinstrumenten und UAV-Systemen. Ihr patentiertes internes Push-Pull-Verriegelungssystem garantiert eine sichere, intuitive Verbindung, während das modulare Einsatzdesign Flexibilität für sich entwickelnde Bedürfnisse bietet. REDEL SP — wo Schweizer Präzision auf bewährte Ausdauer trifft und sichere und nahtlose Leistung gewährleistet, wo Zuverlässigkeit am wichtigsten ist.

Für Zuverlässigkeit entwickelt. Für Vertrauen konzipiert.

• Harzfreie IP68-Abdichtung: Wasserdicht und staubdicht im verbundenen Zustand, keine Harze erforderlich.
• Patentiertes internes Push-Pull: Schützt Designs und bewahrt die Systemintegrität vor Nachahmung.
• Hohe Kontaktdichte: Bis zu 22 Kontakte in Ø15.5 mm.
• Langlebig & zuverlässig: PPSU-Konstruktion, beständig gegen Sterilisation und aggressive Reinigung.
• Einzigartiges Design: Flexibles Kontakteinsatzsystem.
• Verstärkte mechanische Stoßfestigkeit: Gewährleistet außergewöhnliche Haltbarkeit und verlängerte Produktlebensdauer.

Hauptmerkmale

• Patentiertes internes Push-Pull-Verriegelungssystem
• Breites Spektrum an Schlüssel- und Farbkennzeichnung für fehlerfreie Setups in kritischen Umgebungen
• Starkes Blindstecken mit 3 geführten Schlüsseln
• RoHS-konform / UL-Anerkennung
• Für Kabelbereich von ø 2.5 mm bis ø 7.5 mm
• IEC60601-1: qualifiziert für ESD (15kV)
• Hergestellt aus PPSU (Polyphenylsulfon) für erhöhte Sterilisationsbeständigkeit

Hauptanwendungen

• Medizinisch: Tragbare oder mobile Diagnosegeräte, Laborausrüstung, die empfindliche Flüssigkeiten oder Gase handhabt, Wasserreinigungs- oder Filtersysteme, Lebensmittel- und Pharmaanwendungen, die mit Hochdruckreinigung gereinigt werden, medizinische Roboter oder Sensoren, die in sauberen Umgebungen arbeiten.
• Test & Messung: Außenteststände in unkontrollierten Industrieumgebungen, eingebettete Tests, temporäre Feldsensoren.
• UAV / Drohnen: Entwickelt für gewichtsabhängige Missionen und raue Umweltbedingungen — bietet Schutz gegen Wetter, Staub und Spritzer (IP68) sowie zuverlässige Leistung und überlegene Stoßfestigkeit.

Kabelmontage-Expertise
In medizinischen Umgebungen sind Präzision, Zuverlässigkeit und Compliance nicht verhandelbar. Eine perfekt abgedichtete IP68-Lösung zu erreichen, betrifft nicht nur den Stecker — es erfordert fortschrittliche Kabel-Lösungen und Verkabelungskompetenz, die nur LEMO bieten kann.

• Kundenspezifische medizinische Kabel: BioCompatic® entwickelt für Flexibilität, Biokompatibilität, Sterilisationsbeständigkeit und Signalintegrität.
• Kabelmontage- und Integrationsdienste: Durchbruch-Abdichtungstechnologie verwendet ein Kabelklemmen-Kit, das traditionelle Verguss- oder Harzprozesse eliminiert, die mit strengen medizinischen Vorschriften unvereinbar sein können. Das Ergebnis ist eine robuste, wiederholbare und vollständig konforme Lösung, die die Montage vereinfacht, ohne Sicherheit oder Leistung zu beeinträchtigen.

Hauptvorteile der Kabelmontage

• Zeitersparnis und effiziente Montage
• Vollständig konform mit medizinischen Anforderungen
• Erhöhte Zuverlässigkeit und Sicherheit
• Optimierter, standardisierter Arbeitsablauf

Unterstützt durch ISO 13485-zertifizierte Fertigung liefern unsere Montagewerke steckerfertige, regulierungskonforme Kabelbäume, die entwickelt wurden, um die Workflow-Effizienz zu optimieren und langfristige Leistung in kritischen medizinischen Anwendungen sicherzustellen.

Schutz kritischer Schnittstellen — Auch wenn sie getrennt sind
REDEL SP wasserdichte Kappen schützen kritische Schnittstellen vor Feuchtigkeit, Staub und Kontamination — und gewährleisten Hygiene, Zuverlässigkeit und eine längere Lebensdauer der Ausrüstung.

Technische Merkmale
Mechanische Ausdauer
> 5000 Steckzyklen
Schutzart (verbunden)
IP50/
IP68 wasserdicht (2 Meter/2 Stunden)
Gehäusematerial
PPSU (Polyphenylsulfon)
Arbeitstemperaturbereich
-50°C/+170°C
Sterilisation
Dampf / ETO
Autoklavenzyklen
> 100 Mal (IP50) / > 20 Mal (IP68)
ESD-Kontakt- und Luftentladung
IEC 61000-4-2 : 15 kV DC
Max Ø Drahtgröße
AWG 18 (Crimpkontakt) AWG 20 (Lötkontakt)

Merkmale / Technische Spezifikationen

• Harzfreie IP68-Abdichtung
• Patentiertes internes Push-Pull-Verriegelungssystem
• Hohe Kontaktdichte (bis zu 22 Kontakte in Ø15.5 mm)
• PPSU-Konstruktion, FDA-zugelassen, beständig gegen Sterilisation und aggressive Reinigungsmittel
• Breites Spektrum an Schlüssel- und Farbkennzeichnung
• Starkes Blindstecken mit 3 geführten Schlüsseln
• RoHS-konform / UL-Anerkennung
• Kabelbereich: ø 2.5 mm bis ø 7.5 mm
• IEC60601-1: qualifiziert für ESD (15kV)
• Mechanische Ausdauer: > 5000 Steckzyklen
• Schutzart: IP50/IP68 (2 Meter/2 Stunden)
• Arbeitstemperatur: -50°C bis +170°C
• Sterilisation: Dampf / ETO
• Autoklavenzyklen: > 100 (IP50) / > 20 (IP68)
• ESD: IEC 61000-4-2 : 15 kV DC
• Max Drahtgröße: AWG 18 (Crimp), AWG 20 (Löt)
