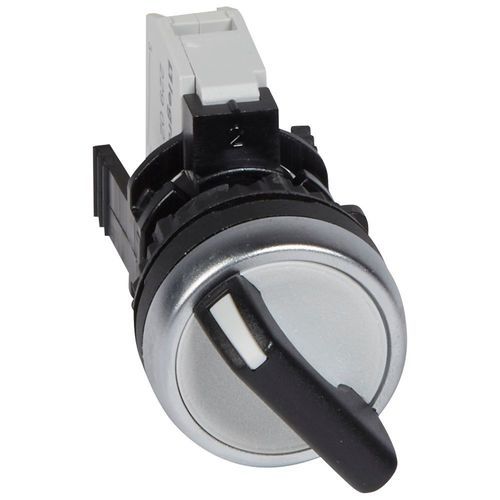

Betriebsartenwahlschalter Osmoz

Zusammenfassung

• Osmoz kompletter, nicht beleuchteter Drehschalter mit Hebel
• Schwarzer Bedienkopf, kommerzielle Bezeichnung IP69
• 2 feste Positionen - 90° + NO (023915 + 022962)
• Komplettes Gerät bestehend aus Köpfen und Kontaktblock-Unterbaugruppen (Blöcke + Halter), Schraubanschlüsse
• Entspricht IEC 60947-5-1

Informationen zur Serie
Osmoz-Produkte sind Steuer- und Signalisierungs-Hilfseinrichtungen, beleuchtet oder nicht beleuchtet. Das Sortiment umfasst Drucktaster, Doppelschalter, rastende Taster, Drehschalter mit Hebel, Schlüsselschalter, Anzeigen, Notausschalter usw. In der konfigurierbaren Version muss ein Kopf mit einer Kontaktblock-Unterbaugruppe oder einem Block plus Halter kombiniert werden. Es sind auch komplette, montagefertige Versionen erhältlich. Die Montage erfolgt auf Bedienfeldern oder in Gehäusen. Eine Kennzeichnung der Bedienelemente ist mittels Rahmen mit Einsatz oder Etiketten möglich.

Produkteigenschaften

• Nicht beleuchteter Drehschalter Osmoz komplett mit Hebel
• Schwarzer Bedienkopf – kommerzielle Bezeichnung IP69
• 2 feste Positionen, 90° Drehung, normalerweise offene Kontakte (NO) - Referenzen 023915 + 022962
• Komplettes Gerät aus Kopf und Kontaktblock-Unterbaugruppen, Schraubanschlüsse
• Entspricht der Norm IEC 60947-5-1

Technische Merkmale / Spezifikationen

• Schaltertyp: Mehrpositionsschalter
• Anzahl der Pole: 1
• Nenn-Betriebsspannung (Ue) AC max: 230 V
• Nenn-Dauerstrom (Iu): 3 A
• Anzahl der Schaltstellungen: 2
• Mit Stellung 0: Ja
• Mit automatischer Rückstellung auf Position 0: Nein
• Bauform: Einbaufähiges Gerät
• Komplettes Gerät in einem Gehäuse: Nein
• Betätigungsausführung: Hebel
• Schutzart Front (IP): IP66 (siehe Hinweis)
• Hinweis: Handelsbezeichnung und Titel geben IP69 an; das Datenblatt nennt IP66 für die Front
• EAN / Gencode: 3245060237301
