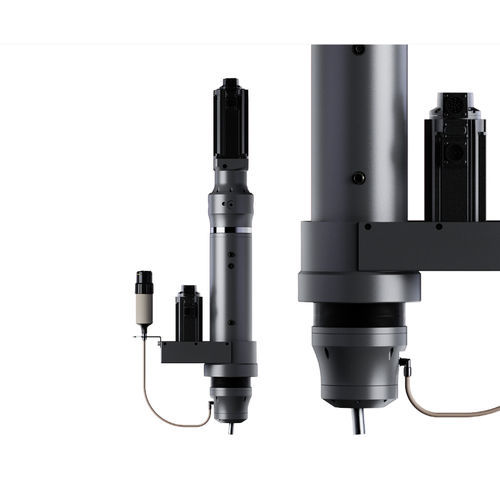

Elektrische Nietmaschine SER

OrbitalRadialservogesteuert

Übersicht
Das Servo-Nietsystem SER bietet hochpräzises radiales und orbitales Nieten mit einem intern entwickelten Closed-Loop-Bewegungsregelungssystem. Mit einer Verstellgenauigkeit von ±0,01 mm, 1% Kraftrückführung und Rückfederungskompensation ist es für sicherheitskritische Baugruppen in der Automobil-, New-Energy- und Elektronikfertigung konzipiert.

Hauptmerkmale & Vorteile

• Sanfte Annäherung: progressives Eindrehen des Nietes mit 1% Echtzeit-Kraftrückmeldung zur Vermeidung von Materialrissen.
• Automatische Kontaktpunkt-Erkennung: druckbasierte Referenzerkennung zur Kontrolle der Niettiefe und Ausgleich von Bauteilhöhenabweichungen.
• Rückfederungskompensation: konstante Haltekräfte an Zielposition oder Zielkraft zur Kompensation von Materialrückfederung in Echtzeit.
• Hochpräzise Closed-Loop-Regelung: ultraschnelle Reaktion und umfangreiche Datenspeicherung für Prozess-Traceability.

Leistung

• Verstellgenauigkeit: ±0,01 mm
• Maximale Kraft: 50 kN
• Maximale Drehzahl: 1500 U/min

Anwendungsbereiche

• Karosserie und Fahrzeugkomponenten
• Batteriebaugruppen für Elektrofahrzeuge
• Consumer- und Industrieelektronik
• Haushaltsgeräte

Technische Daten

• Modell/Serie: SER
• Bewegungsarten: radiales und orbitales Nieten
• Steuerung: proprietäre Closed-Loop-Bewegungsregelung, Multi-Mode
• Genauigkeit: ±0,01 mm Verstellgenauigkeit
• Kraftfähigkeit: bis zu 50 kN
• Drehzahl: bis zu 1500 U/min
• Kraftrückmeldung: 1% Echtzeit-Kraftrückmeldung für progressives Eindrehen
• Referenzerkennung: druckbasierte Kontaktpunkt-Erkennung zur Tiefenkontrolle
• Rückfederungskompensation: konstante Haltekräfte an Zielposition oder Zielkraft
• Daten: umfangreiche Datenspeicherung für Prozessüberwachung und Traceability
• Zielindustrien: Automobil, New Energy, Elektronik, sicherheitskritische Baugruppen
