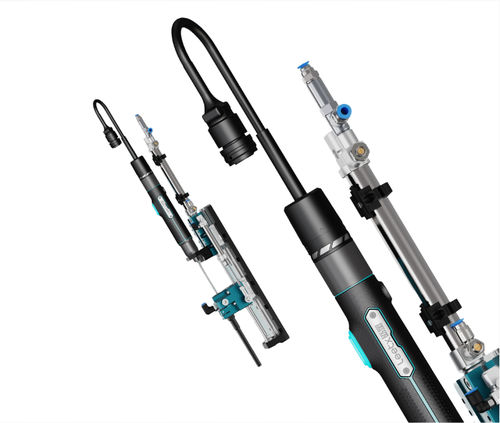

Mutter-Schraubfunktionsmodule APP

automatisiertmodularVakuum

Produktübersicht
Die APP-Aktuatorserie verwendet Vakuumrohre zur Aufnahme von Schrauben und Muttern an definierten Positionen. Sie ist für Anwendungen vorgesehen, bei denen Blow-Feed nicht möglich ist oder Befestigungselemente nicht per Blow-Feed zuzuführen sind.

Hauptmerkmale

• Aufnahme per Vakuumrohr für Schrauben und Muttern
• Schwimmende Konstruktion zur Ausrichtungs-Toleranz
• Kompatibel mit Innen- und Außenantriebsschrauben
• Verschiedene Aktorvarianten für unterschiedliche Pick-and-Place-/Vormahlanforderungen
• Niedrige Betriebskosten

Produkt-Highlights

• Kompatibel mit 4 Typen von Innenantriebsschrauben
• Kompatibel mit 3 Typen von Außenantriebsschrauben
• Max. Austrittsweg des Vakuumrohrs: 198 mm
• Varianten zur Anpassung an unterschiedliche Zuführ- und Positionieranforderungen

Aufbau

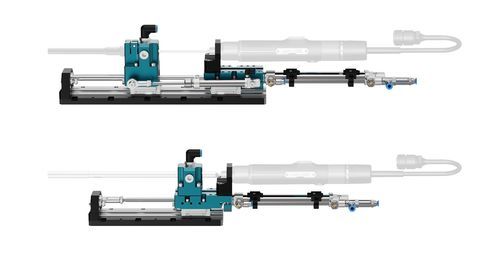

Abbildungen und Komponentenlayout zeigen die Führung der Vakuumrohre, Montage-Schnittstellen und die Details der schwimmenden Konstruktion zur Ausrichtungsanpassung.

Einsatzbedingungen
Entwickelt für den Einsatz, wenn Vakuumaufnahme von Schrauben und Muttern erforderlich ist, insbesondere wenn Blow-Feed nicht anwendbar ist oder bei nicht blow-feedbaren Befestigungselementen.

Systemrahmen
Das Modul lässt sich in automatische Schraubzuführ- und Anziehsysteme integrieren und ist Teil eines modularen Rahmens, der Pick & Place, Zuführtrichter und Anzugsaggregate unterstützt.

Anwendungsbereiche

• Fahrzeugmontage
• Produktion von Autoteilen
• Montage von Traktionsbatterien
• Unterhaltungselektronik
• Haushaltsgeräte

Verfügbare Varianten / Serien

• APP
• ASG
• AIV-AT
• AOV
• APP-Q

Technische Daten / Spezifikationen

• Serie: APP
• Aufnahmemethode: Vakuumrohr-Aufnahme für Schrauben und Muttern
• Geeignet für Innen- und Außenantriebsschrauben
• Kompatible Schraubentypen: Innenantrieb (4 Typen), Außenantrieb (3 Typen)
• Max. Austrittsweg des Vakuumrohrs: 198 mm
• Konstruktionsmerkmale: schwimmende Konstruktion für Ausrichtungs-Toleranz und Kompatibilität bei interferierenden Bedingungen
• Typische Integration: automatische Schraubzuführsysteme und Anzugsaggregate
