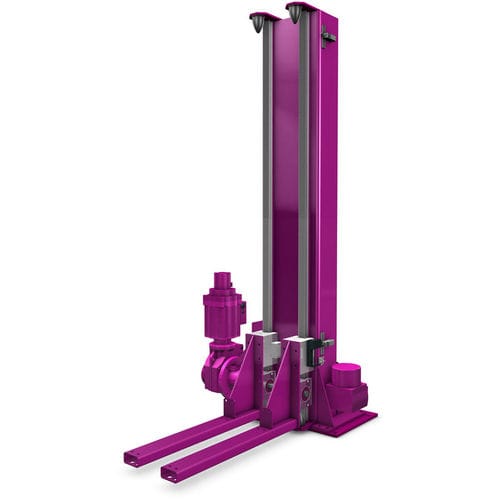

Hubsäule für die Medizintechnik

für schwere Lasten

Mit Hubsäulen von LEANTECHNIK – kein Problem! •Hohe Geschwindigkeiten •Kompakte Bauweise •Geringer Wartungsaufwand •Höchste Präzision Anwendungsbeispiel: Doppelhubsäule Platzsparend und effizient sind die Doppelhubsäulen von LEANTECHNIK: Dank eines separaten Antriebs verfahren die Hubeinheiten der Säule nämlich unabhängig voneinander, so dass zwei Anlagen gleichzeitig betrieben werden können. Zum Einsatz kommen die Hubsäulen unter anderem an sogenannten Rollfalzanlagen in Fertigungsstraßen in der Automobilindustrie. An diesen Anlagen werden Anbauteile wie z.B. Fahrzeugtüren, Heckklappen oder Motorhauben produziert. Die Konstruktion der abgebildeten Hubeinheit war für uns wegen des vorgegebenen Bauraums und der erforderlichen Hubanzahl bei einer Deckenhöhe von nur 3,20 m eine echte Herausforderung. Trotz der anspruchsvollen Rahmenbedingungen konnten unsere Ingenieure die Hubsäule erfolgreich installieren. In 3 Sekunden verfährt das Hubsystem bis zu 1.800 mm und bewegt Lasten bis zu 850 kg. Die eingesetzten Zahnstangengetriebe der lifgo® linear 5.3-Serie haben eine Hubkraft von je 15.000 N und verfahren auf je einer Zahnstange pro Arbeitsbereich der Hubsäule.
