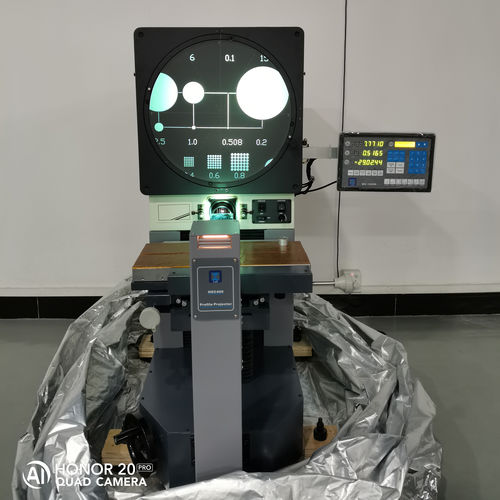

Horizontale Optische Messuhren HOC400

digital

Name: - Horizontaler optischer Komparator (HOC400) Modell: - HOC400 Spezifikation - Bildschirmgröße für horizontalen optischen Komparator: ￠400mm mit 4 Filmklammern - Verfahr-X.Z-Achse: 250mm*150mm - Verfahrweg-Y: 100mm - Größe der Bühne: 450mm*200mm - Tragfähigkeit der Bühne: 30kg - Nettogewicht: 240kg - Objektiv:5x.10x.20x.50x.100x. (Standard 10x), Reflektor angebracht - Vergrößerungsgenauigkeit: 0,08% Kontur, 0,12% Fläche - Durchlichtbeleuchtung: 24v/150w Halogenlampen für Kontur - Reflexionsbeleuchtung: 21v/150w Halogenbirnen für Oberfläche (Paare von Lichtleitern) - Spannungsversorgung: AC110-120v, 200-240v, einphasig 50/60Hz - Linearmaßstab-X. Y-Achse: 0,5µm Auflösung - Winkelmessung: 0.01°oder 1′Auflösung - Messgenauigkeit: (2,5+L/150)µm, L = Länge des gemessenen Werkstücks ( Einheit: mm) - Wiederholbarkeit: 0,003mm - Übertragung: Linearführung, passt schnelllaufend - Digitale Auslesung: Metrologiezähler mit RS-232C-Ausgang Merkmale - Versatz - MM/INCH-Umwandlung - ABS/INC-Umrechnung - Nullstellung - 1/2 Berechnung - 0° 90° 270° 360° Umrechnung - Lineare Kompensation - RS-232C-Ausgang - Geometrische Messung
