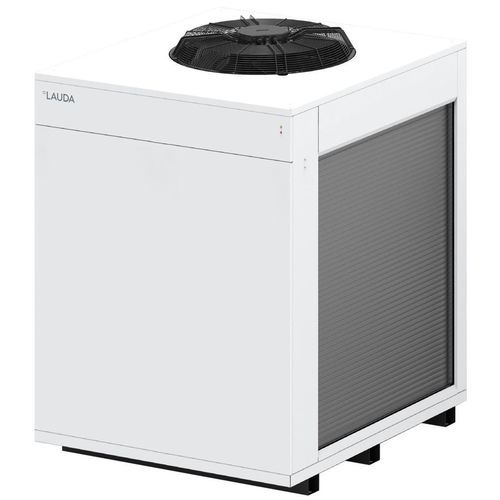

Wasserrückkühler Ultracool UC 100

Glycol-Wasserfür Kühlanlagenfür Industrieanwendungen

Produktübersicht
Die LAUDA Ultracool Umlaufkühler gewährleisten eine präzise Temperaturführung über einen erweiterten Arbeitsbereich. Arbeitstemperaturbereich: -10 bis 35 °C. Die Temperaturstabilität wird mit ±0,5 K in der Produktübersicht und mit 1 ± K im technischen Abschnitt angegeben. Schutzart IP 54 erlaubt die Außenaufstellung. Die serienmäßige Lüftersteuerung ermöglicht den Betrieb bis -20 °C Umgebungstemperatur und reduziert die Geräuschbelastung. Die Stellfläche wurde gegenüber früheren Modellen reduziert. Integrierte Ethernet-Schnittstelle; zahlreiche Optionen (z. B. drehzahlgeregelte Pumpen, Durchflussmesser) ermöglichen kundenspezifische Ausführungen.

Leistungsmerkmale

• Industrie-Umlaufkühler
• Elektronische 2-Punkt-Temperaturregelung
• Integrierter Wasserfilter
• Ein- und Auslaufanschlüsse aus Edelstahl
• LCD-Fernbedienung mit 5 m Kabel
• Schutzklasse IP 54 (für Außenaufstellung)
• Integrierte Ethernet-Schnittstelle; Bedienung über Webserver möglich
• Betrieb mit nicht brennbaren Flüssigkeiten (Wasser, Wasser/Glykol)
• Industrielle Blockpumpe — Nennförderstrom 300 L/min; max. 367 L/min (50 Hz) / 450 L/min (60 Hz)
• Integrierter Phasendetektor
• Erfüllt die Energieeffizienzanforderungen der ÖkoDesign-Richtlinie 2009/125/EG

Arbeitsbereich

• Arbeitstemperatur min.: -10 °C
• Arbeitstemperatur max.: 35 °C
• Temperaturstabilität: ±0,5 K (Übersicht) / 1 ± K (technischer Abschnitt)

Technische Daten (nach DIN 12876)
Arbeitstemperaturbereich: -10 ... 35 °C
Umgebungstemperaturbereich: -20 ... 50 °C
Temperaturstabilität: 1 ± K
Füllvolumen max.: 125 L
Max. Förderdruck: 5,3 bar (50 Hz), 7,5 bar (60 Hz)
Max. Pumpenförderstrom (Druck): 367 L/min (50 Hz); 450 L/min (60 Hz)
Nennförderstrom Pumpe: 300 L/min
Anschlussgewinde Ein-/Ausgang (innen): Rp 2 1/2
Abmessungen (BxTxH): 1256 x 1706 x 1905 mm
Gewicht: 679 kg
Schalldruckpegel: 69,3 dB(A)
Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz

Kälteleistung (50 Hz / 60 Hz)
25 °C: 124,7 kW
20 °C: 121,4 kW
15 °C: 110,2 kW
10 °C: 95,3 kW
5 °C: 81,7 kW
0 °C: 68,3 kW
-5 °C: 57,5 kW
-10 °C: 47,8 kW

Zubehör (Beispiele)

• Externer Bypass
• Rücklaufschutz / Absperreinheit
