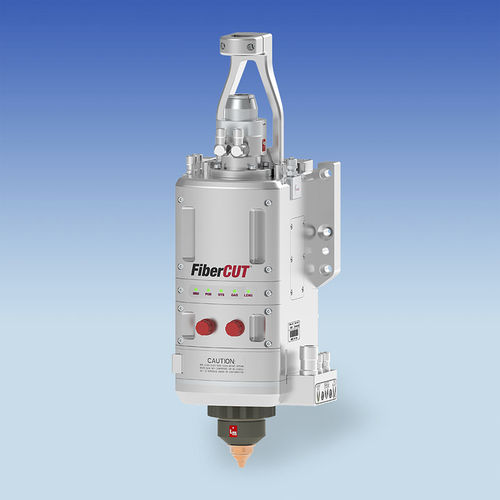

Faserlaser-Schneidkopf FiberCUT® 2Dx

2-Achs2Dfür Roboter

Der NEUE FiberCUT® 2Dx-Bearbeitungskopf von Laser Mechanisms bietet den branchenweit größten optischen Durchmesser und die größte freie Apertur - geeignet für Hochleistungslaser mit einer numerischen Apertur (NA) von bis zu 0,18. Mit dem neuen Autofokussystem von Laser Mech ist der FiberCUT® 2Dx 3 bis 5 Mal schneller als der ursprüngliche FiberCUT® 2D. Interne Sensoren überwachen die Luftfeuchtigkeit sowie den Innen- und Hilfsgasdruck. Eine verbesserte Wasserkühlung sorgt für zuverlässiges, kontinuierliches Schneiden bei 20 kW. - Interne Sensoren ermitteln den Zustand aller Optiken - Vollständig versiegelte, benutzer- und servicefreundliche Optik - Interne Prozessüberwachung zur Erkennung von Durchdringungen und Schnittverlusten - Standard-Faserklemme - Standardmäßige Düsenkühlung und optionales Blasluftgebläse - Keine freiliegenden Drähte zum Einklemmen oder Brechen - Laser Mech®'s patentierte Höhensensortechnologie SCHNEIDKOPF Nennleistung (1030-1090 nm): bis zu 20 kW Nominale Kollimationslinse: 100 mm Nominale Fokussierlinse: 150 mm, 200 mm Blende (max.): 0.18 NA Düsenöffnungen: 1.0 mm bis 5 mm Düsentypen: Einzelblende, Doppelblende, Mehrlochdusche, kundenspezifisch Unterstützungsgasdruck: bis zu 20 BAR Brennpunkt-zu-Düse-Anpassung: +14 mm bis -17 mm (150 Fokus), +25 mm bis -34 mm (200 Fokus) Faseranschlüsse: QD (LLK-D, LCA), QBH (HLC-8) Gewicht: ~10,4 kg HÖHENSENSOR Abstandsbereich (1 mm empfohlen): 0.2 mm bis 8,0 mm Kalibrierung: Multi-Point-Kalibrierung Ansprechzeit: <1 msec. Temperaturstabilität: ±5% der Standoff-Einstellung, 0° bis 45° C Strombedarf: 24 V Ausgang (optimierte Kurve für flaches Metall oder lineares Signal): 0-10 V Analog
