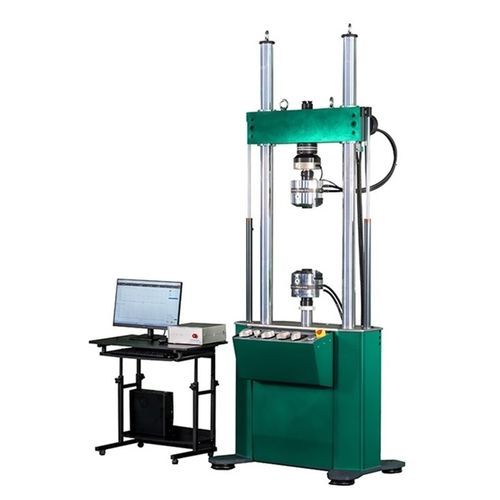

Dynamische Prüfmaschine PWS series

KompressionZugDruck

Anwendung: Die elektrohydraulische Servo-Dynamik- und statische Universalprüfmaschine PWS besteht aus einem Hauptgerät, einer Servopumpstation mit konstantem Druck, einem dynamischen Controller, Computern und Software, Rohrleitungssystemen und mehr. Sie eignet sich für dynamische Leistungs-, Ermüdungs- und statische mechanische Leistungstests verschiedener Materialien, Strukturkomponenten und Baugruppen. Sie kann Zug-, Druck-, dynamische Niedrigzyklusermüdung, programmierte Ermüdung, Bruchmechanik sowie statische konstante Verformung, konstante Lastkontrolle und verschiedene mechanische Leistungstests durchführen. Mit den entsprechenden Zubehörteilen kann sie die Ausbreitung von Ermüdungsrissen durchführen, reale Arbeitsbedingungen simulieren und mechanische Leistungstests bei hohen und niedrigen Temperaturen durchführen. Die PWS-Serie ist ideal für dynamische Tests in der Luft- und Raumfahrt, Luftfahrt, Transport, Metallurgie, wissenschaftlichen Forschungseinrichtungen und Universitäten. Merkmale: - Die Prüfmaschine ist eine einachsige axiale Belastungsmaschine mit einem nach unten installierten Aktuator. - Ausgestattet mit hydraulischen Vorrichtungen kann sie Zug-, Druck-, Ermüdungs- und andere Tests an Standardmaterialproben durchführen. - Verfügt über ein umfassendes Sicherheitsalarmsystem, das einen unbeaufsichtigten Betrieb während der Tests ermöglicht. - Software-Schutz: Obere und untere Grenzwerte können für Last und Verschiebung festgelegt werden. Wenn diese überschritten werden, stoppt das Hauptgerät, um die Sicherheit zu gewährleisten. - Hardware-Schutz: Motorphasenverlust, Motorüberstrom, Öltemperaturverriegelung, Filterverstopfung, Not-Aus. Das System alarmiert oder schaltet sich automatisch ab, wenn ein Schutz ausgelöst wird. Spezifikation: - Maximale statische Prüfkraft: ±50 / 100 / 200 / 300kN - Maximale dynamische Prüfkraft: ±50 / 100 / 200 / 300kN - Messbereich der Prüfkraft: 2-100%FS - Statische Messgenauigkeit der Last: ≤±0.5% des Anzeigewerts - Dynamische Messgenauigkeit der Last: ≤±1.0% des Anzeigewerts - Hub des Aktuators: ±75mm (anpassbar) - Messgenauigkeit der Verschiebung: ±0.5%FS - Prüffrequenzbereich: 0.01-60Hz - Koaxialität: Besser als 5% - Abstand zwischen den Säulen: 500mm (anpassbar) - Vertikaler Prüfraum: 1000mm (anpassbar) - Hauptprüfwellenformen: Sinuswelle, Dreieckswelle, Rechteckwelle, Sägezahnwelle, Halbsinuswelle, Halbdreieckswelle, etc. Diese Maschine umfasst hauptsächlich: Haupteinheit, Steuereinheit, dynamische Klemme, Computer, Drucker, Druckplatte und Software. Bedienfeld: Steuerungs- und Computersoftwaresystem: - Unterstützt das Kernsteuerungsmodul des mehrkanaligen geschlossenen Regelkreises. - Signalaufbereitungseinheit mit drei Sensoren (Kraft, Verschiebung, Verformung). - Die experimentelle Software ist intuitiv und sehr lesbar. Die Software kann bearbeitet und analysiert werden. Servocontroller: - Unterstützt Steuerungsmodule mit mehreren geschlossenen Regelkreisen. - Signalaufbereitungseinheit mit drei Sensoren (Kraft, Verschiebung, Verformung). - Sekundäre Servoventilantriebseinheit. - Steuerungsmodul: Geschlossener Regelkreis, sammelt Signale für vollständig digitale Regelung, Regelkreisfrequenz 10kHz. - Servoventilantriebseinheit: Steuert das Düsensservoventil. - Frequenzbereich des Wellenformgenerators: 0.001-100Hz, Frequenzauflösung: 0.001Hz. - Steuerungswellenform: Sinus, Dreieck, Rechteck, Sägezahn, Halbsinus, Halbdreieck, zufällig und externe Eingabewellenformen. - Steuerungsmethode: Geschlossener Regelkreis für Kraft, Verschiebung und Verformung, mit nahtlosem Wechsel zwischen den Modi. - Sensor-Kalibrierungs- und Rücksetzfunktionen. - Vollständige Überwachung der Hydraulikstation: Überwacht Öltemperatur, Druck, etc. Hydraulische dynamische Klemme: Die dynamische Klemme verwendet Hochdrucköl, um die Probe zu drücken und fest zu klemmen. Geeignet für Rundstäbe, Flachmaterialien, etc. Nach dem Klemmen kann sie Zug- und Drucktests im gesamten Lastbereich standhalten. Die Verbindungsmethode kann für einen einfachen Austausch angepasst werden. Zentrierring-Baugruppe: Konfiguriert für die Feinabstimmung der Koaxialität der Ausrüstung. Nach der Grobeinstellung mit einem koaxialen Instrument und einem Detektionssystem ausgestattet, um die Koaxialitätsanforderung von ≤ 5% zu erfüllen. Servo-Hydraulikstation: - Öl wird von einer zentralen Pumpstation geliefert. Hydrauliköl wird über Rohrleitungen zum Servoaktuator geleitet und dann über einen Öldistributor und einen Hochdruckschlauch verbunden. - Servo-Hydraulikstation: Genauigkeit 3μm, Temperaturbereich: Raumtemperatur ~ 55°C; Stromversorgung 3P ~ 380V, 50Hz; Ölpumpenmotorgruppe mit Vibrationsreduktionsvorrichtung zur Reduzierung von Vibrationen und Lärm. - Filtersystem: Dreistufige Filtration, höchste Genauigkeit 3μ, mit Ölfilterverstopfungsalarm. - Servo-Öltank: Vollständig geschlossen, mit Temperaturmessung, Luftfiltration, Ölstandsanzeige und Alarm-/Abschaltschutz bei Übertemperatur, niedrigem Flüssigkeitsstand, Filterverstopfung, Druck, etc. - Touchscreen-Ölquellencontroller zeigt Systemparameter an (Öltemperatur, Druck, Flüssigkeitsstand, etc.). Luftgekühlter Wasserkühler (optional): Wird verwendet, um die Öltemperatur der Hydraulikstation zu kühlen. Der Kompressor bietet aktive Kühlung, kontrollierbare Wasseraustrittstemperatur und gute Kühlwirkung. - Maximale statische Prüfkraft: ±50 / 100 / 200 / 300kN - Maximale dynamische Prüfkraft: ±50 / 100 / 200 / 300kN - Messbereich der Prüfkraft: 2-100%FS - Statische Messgenauigkeit der Last: ≤±0.5% des Anzeigewerts - Dynamische Messgenauigkeit der Last: ≤±1.0% des Anzeigewerts - Hub des Aktuators: ±75mm (anpassbar) - Messgenauigkeit der Verschiebung: ±0.5%FS - Prüffrequenzbereich: 0.01-60Hz - Koaxialität: Besser als 5% - Abstand zwischen den Säulen: 500mm (anpassbar) - Vertikaler Prüfraum: 1000mm (anpassbar) - Hauptprüfwellenformen: Sinus, Dreieck, Rechteck, Sägezahn, Halbsinus, Halbdreieck, etc.
