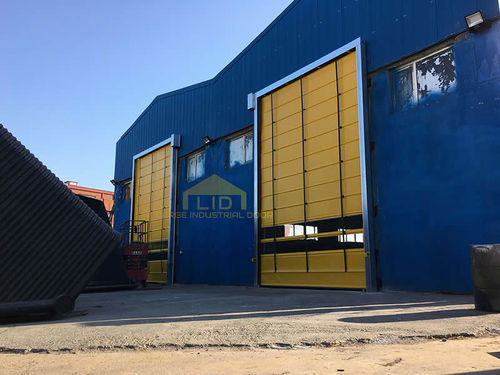

Rolltor HSR100

PVCfür den Innenbereichfür Laufkran

Übersicht
Hochgeschwindigkeits-Rolltore aus PVC-Gewebe sind kompakte, vertikal öffnende Tore, die für schnellen Durchgangsverkehr und reduzierte Luftwechsel in Industrie- und Logistikumgebungen ausgelegt sind. Sie erkennen metallische Objekte (Fahrzeuge) über Sensoren und arbeiten automatisch. Sichtfenster verbessern die Sichtbarkeit; ein Lichtvorhang (photocell curtain) stoppt und hebt das Tor bei Hinderniserkennung.

Einsatzbereiche
Typische Einbaustellen sind interne Staplerfahrwege, Lagerdurchgänge und Produktionsbereiche. Außenanwendungen sind möglich, sofern sicherheitstechnisch zulässig.

Eigenschaften

• Dauerbetrieb mit hoher Geschwindigkeit für intensive Nutzung
• Automatisches Schließmodul
• Photocell-Vorhang, der das Tor bei Hinderniserkennung stoppt und anhebt
• Anbindung an Steuerungstafeln, Induktionsschleifen, Zutrittskontrolle, Bewegungsradar und Trockenkontaktmodule
• Sichtfenster zur Verbesserung der Sichtbarkeit und Reduzierung von Kollisionen

Standardausstattung

• Plane (Gewebevorhang)
• Motor
• Steuerplatine (EP500)
• Seitliche Führungsschienen
• Oberer Wickelmechanismus

Produktionszeit
Ca. 10 Tage für eine Einheit, abhängig von der Auslastung.

Preis
Maßgefertigtes Produkt; Preis abhängig von Abmessungen, Projektbedingungen und gewählten Optionen.

Technische Zeichnung und Galerie
Technische Zeichnungen, Renderings und Fotogalerie stehen als Referenz für Montage und optische Varianten zur Verfügung.

Spezifikationstabelle
GEWEBE
Marke: Mehler Texnologies
Gewicht: 900 g/m²
Zugfestigkeit: 4000 N/50 mm
Temperaturbeständigkeit: -40 °C / +70 °C
Brandverhalten: ISO 3795 <100 mm/min

Motor
Leistung: 0,37–1,1 kW; 1500 U/min; IE2; 230/400V; 50Hz; IP55; 3-phasig
Getriebe: DS050 İ:15
Bremse: ENR02 220V gekühlt + manuell

Steuereinheit
EP500 mit LCD-Bildschirm

Windwiderstand
Bis zu 80 km/h

Metallteile
Vermessing: verzinkter Stahl

Welle
Aluminium-Extrusion

Farbe und Optionen
Mehrere Farben verfügbar. Optionale Zubehörteile: Vorhang-Photocell, Fernbedienung, Schleifendetektor, Summer, Radar, Zutrittskontrollintegration.

Technische Spezifikationen

• Produkttyp: Hochgeschwindigkeits-Rollo aus PVC-Gewebe
• Modell: HSR100 (Beispiel in Medien)
• Gewebemarke: Mehler Texnologies, 900 g/m²
• Zugfestigkeit des Gewebes: 4000 N/50 mm
• Betriebstemperatur: -40 °C bis +70 °C
• Brandverhalten: ISO 3795 <100 mm/min
• Motorleistung: 0,37–1,1 kW; 1500 U/min; IE2; 230/400V; 50Hz; IP55; 3-phasig
• Getriebe: DS050 İ:15
• Bremse: ENR02 220V gekühlt + manuell
• Steuereinheit: EP500 mit LCD
• Windwiderstand: bis zu 80 km/h
• Metallkomponenten: verzinkter Stahl
• Welle: Aluminium-Extrusion
• Standardlieferung: Vorhang, Motor, Steuerplatine, Führungsschienen, oberer Mechanismus
• Optionen: Vorhang-Photocell, Fernbedienung, Schleifendetektor, Summer, Radar, Zutrittskontrolle
• Lieferzeit: ~10 Tage für eine Einheit (je nach Auslastung)
