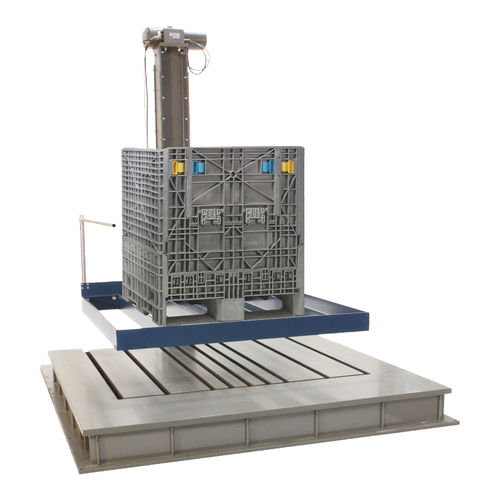

Fallwerk für schwere Verpackungen PDT 700

Der PDT 700 ermöglicht Präzisions-Falltests von großen Prüfkörpern mit einem Gewicht von bis zu 700 kg (1540 lbs.). Der PDT 700 ermöglicht Präzisions-Falltests von großen Prüfobjekten mit einem Gewicht von bis zu 700 kg (1540 lbs.). Ähnlich wie der PDT 300 verfügt der größere PDT 700 über einen geschweißten Stahl-Fallschlitten, der von Präzisionslagern auf einem Führungsbalken aus Baustahl geführt wird. Ein Hebesystem hebt und senkt den Fallschlitten, um schwere Prüfobjekte einfach und sicher zu bewegen. Der Fallschlitten wird während eines Falltests nach unten gezogen, so dass der Prüfling frei fallen kann. Wenn der Fallschlitten in die Schlitze unter der Aufprallfläche eintaucht, verhindern ein hydraulischer Dämpfer und Elastomerstreifen am Boden der Schlitze ein Zurückprallen des Fallschlittens auf den Prüfling. Der Standard-Fallschlitten ist für Prüflinge mit einer Vorder-zu-Rückseite-Abmessung von bis zu 202 cm (79,5 Zoll) geeignet. Der Standard-Fallhöhenbereich ermöglicht Prüfungen bis zu 122 cm (48 in.). Für den PDT 700 ist ein Fundamentsatz oder eine Stahlgrundplatte erhältlich. Das PDT 700 wird mit einem tragbaren Steuergerät bedient. Damit können Sie die Fallhöhe einfach einstellen, den Fallschlitten auf und ab bewegen und die Falltestfunktionen ausführen. Aus Sicherheitsgründen ist eine Zweihandbedienung erforderlich, um den Fallvorgang einzuleiten. Besondere Merkmale - Die federbelastete Umlenkrolle sorgt dafür, dass der Schlitten während der Fallsequenz nach unten und weg vom Prüfling beschleunigt wird. Das System ist so konzipiert und werksgeprüft, dass es extrem genaue, flache Falltests durchführt, die die Industrienormen, wie z. B. ASTM D5276, übertreffen. - Handbediengerät, das die Positionierung der Fallvorrichtung, die Auslösung der Fallsequenz und die Rückstellung der Fallplatte ermöglicht.
