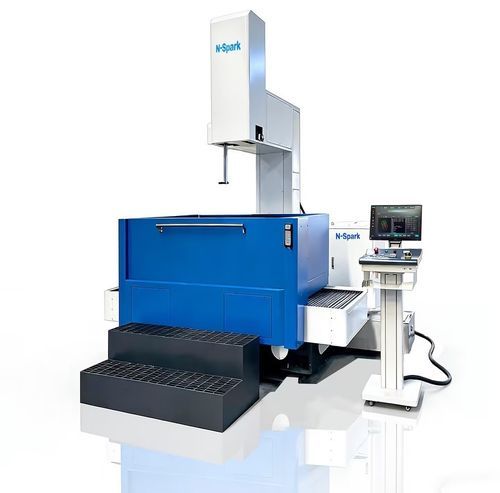

Drahterodiermaschine AR2 Pro-1600

wire EDMDrahtfür große Werkstücke

Übersicht
Die N-Spark-Serie vereint NOVICKs bewährte Qualität und fortschrittliche Intelligenz mit verbesserten Peripheriefunktionen und gesteigerter Leistung. Unter Einhaltung der Qualitätsstandards von Andekejian bietet die AR2 Pro-1600 zuverlässigen Betrieb, umfassenden technischen Support und praxisorientierte Funktionen für industrielle Fertigungsumgebungen.

Kategorie

• N-Spark Wire EDM AR2 Pro Serie

Produktdetails (Tabelle)

• Maschinenmodell: AR2 Pro-1600
• Gesamtmaße (mm): 3400 × 2900 × 2250
• Maschinengewicht (kg): 4500
• Arbeitstisch-Abmessungen (mm): 1600 × 1200
• XY-Verfahrweg (mm): 1600 × 1200
• UV-Achsverfahrweg (mm): 56 × 56
• Z-Achsen-Verfahrweg (mm): 400
• Max. Schnittkeilwinkel: ±6°/80 mm (optional ±12°/80 mm)
• Max. Schnitttiefe (mm): 500 (optional 800 / 1000)
• Abmessungen Flüssigkeitstank (mm): 2000 × 1600
• Max. Werkstückgewicht (kg): 2500
• Max. Werkstückgröße (mm): 2000 × 1600 × 500
• Standard-Stromversorgung: AC 3×380 V, 50 Hz, 1.5 kVA
• Max. Bearbeitungsstrom: 15 A
• Max. Bearbeitungsgeschwindigkeit: 300 mm²/min
• Optimale Oberflächenrauheit: Ra < 0.8 μm
• Konfiguration: Industrial PC / SSD / Farb-LCD / USB-Datenübertragung
• Steuerachsen: Fünf-Achsen
• Programmierung: Novick CAM 2026

Hinweise

• Verfügbare Funktionen / Bedientasten: Anzeige der Koordinaten XYUV; Achsenauswahl und -bewegung; Verfahrgeschwindigkeit und Schrittmodus; Pumpe an/aus; Drahtzufuhr; Start–Stopp–Pause; Achsreferenzfahrt; Drahtkanten-Erkennung und Zentrierung; Achs-Nullstellung; Rückkehr zur Mitte.

Technische Daten / Spezifikationen

• Modell: AR2 Pro-1600
• Gesamtmaße: 3400 × 2900 × 2250 mm
• Maschinengewicht: 4500 kg
• Arbeitstisch-Abmessungen: 1600 × 1200 mm
• XY-Verfahrweg: 1600 × 1200 mm
• UV-Achsverfahrweg: 56 × 56 mm
• Z-Achsen-Verfahrweg: 400 mm
• Max. Schnittkeilwinkel: ±6°/80 mm (optional ±12°/80 mm)
• Max. Schnitttiefe: 500 mm (Optionen 800 / 1000 mm)
• Flüssigkeitstank: 2000 × 1600 mm
• Max. Werkstückgewicht: 2500 kg
• Max. Werkstückgröße: 2000 × 1600 × 500 mm
• Stromversorgung: AC 3×380 V, 50 Hz, 1.5 kVA
• Max. Bearbeitungsstrom: 15 A
• Max. Bearbeitungsgeschwindigkeit: 300 mm²/min
• Oberflächenbeschaffenheit: Ra < 0.8 μm
• Konfiguration: Industrial PC, SSD, Farb-LCD, USB-Datenübertragung
• Steuerachsen: Fünf-Achsen
• Programmierung: Novick CAM 2026
