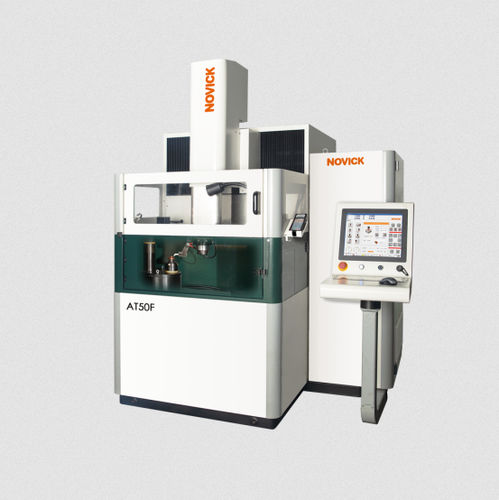

SEDM-Erodiermaschine AT50F

SenkSenkzum Schleifen von Werkzeugen

Übersicht
Die hochpräzise D-Achse ist ausgelegt, um die Dressiergenauigkeit der Elektrode und die Bearbeitungsgenauigkeit des Werkzeugs sicherzustellen. Ein automatisches Mess- und Analysesystem für Fräser und Zahnindexierung ist integriert, um Messgenauigkeit und Effizienz zu verbessern. Durch eine spezielle Dichtungstechnologie ist der Bearbeitungsbereich vollständig im Arbeitsmedium eingetaucht, was sicherer ist und einen besseren Umweltschutz bietet als das Sprühverfahren.

Kategorie
Werkzeugbearbeitungsmaschinen-Serie

Schlüsselwörter

• Messer-Schärfmaschine
• Diamantschleifscheiben-Schärfmaschine
• Funkenerosionsmaschine (EDM)

Produktübersicht
Projekt | Einheit | AT50F
Gesamtmaße | mm | 1750x1610x2400
Maschinengewicht | kg | 2300
Auflösung X/Y/Z-Achse | mm | 0.001
Positionsgenauigkeit C-Achse | ° | 0.006
D-Wellen-Drehzahl | rpm | 1350/4800
Max. Elektrodenmaß | mm | φ100x20
Max. Elektrodengewicht | kg | 70
Max. Fräserdurchmesser | mm | 400
Max. Fräserkopfgewicht | kg | 15
Stromversorgungsstandard | | 3x380V 50/60Hz 10KVA
Eingangsleistung | KVA | 10
Max. Bearbeitungsstrom | A | 50
Opt. Oberflächenrauheit | μm | Ra0.1
Max. Bearbeitungsgeschwindigkeit | mm3/min | 380mm3/min+10%(50A)
Interpolationsart | | Linie/Bogen

Eigenschaften / technische Daten

• Modell: AT50F
• Gesamtmaße: 1750x1610x2400 mm
• Maschinengewicht: 2300 kg
• Auflösung X/Y/Z-Achse: 0.001 mm
• Positionsgenauigkeit C-Achse: 0.006 °
• D-Wellen-Drehzahl: 1350/4800 rpm
• Max. Elektrodenmaß: φ100x20 mm
• Max. Elektrodengewicht: 70 kg
• Max. Fräserdurchmesser: 400 mm
• Max. Fräserkopfgewicht: 15 kg
• Stromversorgungsstandard: 3x380V 50/60Hz 10KVA
• Eingangsleistung: 10 KVA
• Max. Bearbeitungsstrom: 50 A
• Opt. Oberflächenrauheit: Ra0.1 μm
• Max. Bearbeitungsgeschwindigkeit: 380 mm3/min +10% (50A)
• Interpolationsart: Linie/Bogen
