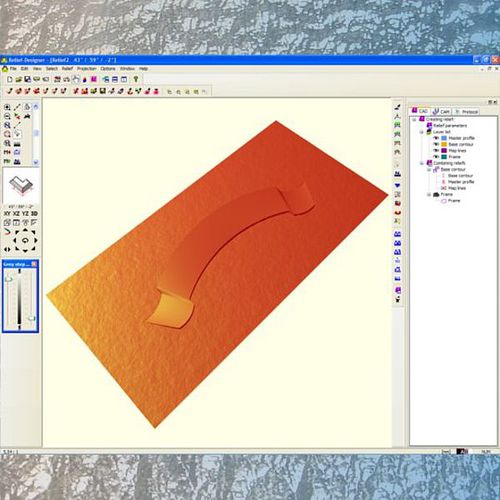

Projektentwicklungssoftware LTire Design

CADWerkzeugverwaltungBerechnung

Software unter Microsoft® Windows™ zur schnellen und effizienten Konstruktion des kompletten Designs einer Reifenseitenwand-Form und zur Bedienung von LANG 4-Achsen-Maschinen für rotationsprofil-symmetrische Rundformen (LGT, LGT-S, LGR, LGR-S). Das Programm bietet die üblichen CAD-Funktionen und darüber hinaus eine Fülle automatisierter Funktionen, die speziell auf die Konstruktion eines Reifenseitenwand-Designs abgestimmt sind. Highlights Textsatzfunktionen (z.B. Blocksatz, Kreisbeschriftung), Unterstützung von im System installierten Schriften und Spezial-Schriften, Zeichensatzeditor Komfortables Konstruieren und Fräsen von Stempelschächten Automatisches Ausräumen von Schriften und Logos unter Berücksichtigung der Fräsergeometrie: Die Fräserradiuskorrektur erzeugt in einem einzigen Berechnungsdurchgang die CAM-Daten für alle benötigten Werkzeuge (u.a. für Abräum- und Konturbahnen). Komfortable visuelle Markierungsfunktion zur Teil-Ausgabe von Daten an der Maschine Digitalisierung der Oberflächendaten direkt auf der Reifenseitenwandform oder Übernahme der Oberflächen-Schnittlinie aus CAD-Systemen Werkzeugverwaltung: Werkzeugbedarfsberechnung, Vorgebbare Werkzeugstandzeiten, Fertigungsparameter (z.B. Spindeldrehzahl und Vorschub) werkzeugabhängig programmierbar Gravieren von beliebigen Freiformflächen bzw. Reliefs auf der Reifenseitenwandform Layer- / Werkzeug- und Objekt-Verwaltung Abbildungsform jedes Elementes auf der Seitenwandform einstellbar
