CNC-Konturfräsmaschine MCNC CF

3-AchsenSpindelfür Verbundstoffe

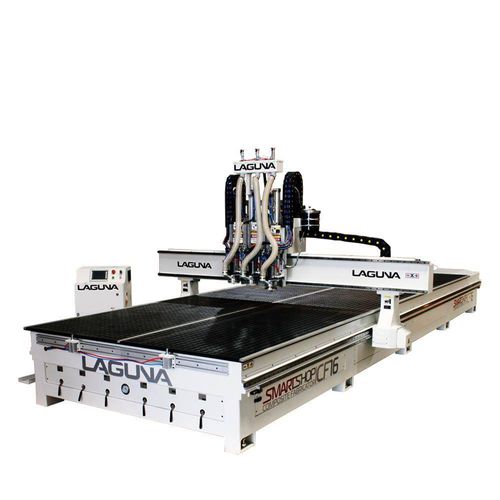

Der Laguna Tools SmartShop CF16 CNC-Router wurde speziell für die ACP-Fertigungsindustrie entwickelt. Es wurde entwickelt, um saubere und genaue Schnitte bei hoher Geschwindigkeit durchzuführen, um Aluminium-Verbundplatten effizient herzustellen. Das große Tischformat (5′ x 16′) der CF16 eignet sich besonders gut für die Bearbeitung der großen Architekturplatten, die in vielen ACM-Anwendungen benötigt werden. Die Bearbeitungsgenauigkeit und Schnittqualität wird durch das exklusive einteilige, vollständig geschweißte Grundrahmensystem Laguna SmartShop gewährleistet. Die Maschinen zeichnen sich durch das spezielle Sechszonen-Vakuumtischdesign von Laguna aus, und je nach Anwendungsanforderung sind verschiedene Vakuumpumpen mit den Maschinen erhältlich. Merkmale -Großer Bearbeitungsraum 5′ X 16′ -1500mm x 4800mm *Sondergrößen möglich. Einzigartiges Druck- "Schuh"-Design für optimale Tiefengenauigkeit - auch wenn das Panel nicht ganz flach ist. Schraubenlose Zahnstangen- und Pinonantriebe auf den Achsen X und Y. Kugelgewindetrieb an den Z-Achsen. 1,2- und 3-Spindelausführung. Auch mit ATC-Spindel erhältlich. (3) 6HP italienische HSD-Spindeln, dargestellt auf der Maschine unten. Die "seidenweiche" Bewegung der fahrbaren Portalmaschinen ist das Ergebnis einer präzisen Bearbeitung der Rahmenkomponenten, präzisionsgeschliffener Konturführungsschienen in allen Achsen und einer erstklassigen Bewegungssteuerung. Die Bewegung auf der X- und Y-Achse wird durch schraubenförmige Zahnstangen und Ritzel erreicht, die von präzisen Planetenantriebssystemen angetrieben werden. Die Bewegung der Z-Achse wird durch eine präzisionsgeschliffene Kugelrollspindel und das Präzisions-Planetenantriebssystem gesteuert. In Ergänzung dazu hat Laguna Tools auch ein exklusives ACM-Bearbeitungspaket entwickelt, das drei "floating head" CNC-Elektrospindeln beinhaltet, um die für die ACM-Fertigung typischen Bearbeitungsfunktionen auszuführen.
