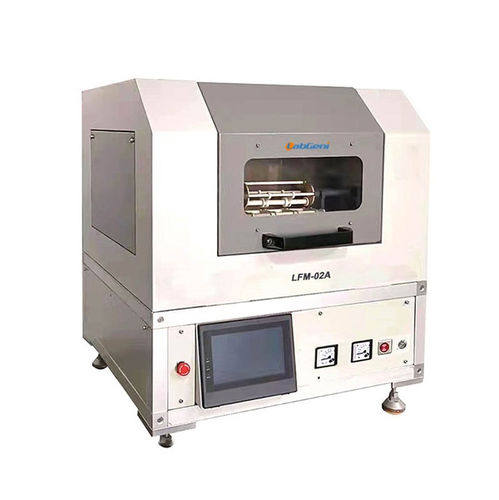

Elektrisches Schmelzaufschlussgerät / reine Metalle LFM-02A

für Labor

Overview
Die LFM-02A ist eine automatische Schmelzmaschine, entwickelt für die Probenvorbereitung bei der Röntgenfluoreszenzanalyse (XRF) und verwandte analytische Abläufe. Sie integriert ein intelligentes Manipulatorsystem für Kaltanhebung, automatische Probenzuführung, kontrolliertes Schmelzen, Wenden der Form, Ausgießen, Luftkühlung und automatische Probenahme und ermöglicht so vollständig automatisierte Schmelzprozesse. Geeignet für Metallurgie, Bergbau, Keramik, feuerfeste Werkstoffe, chemische Industrie und Qualitätskontrolllabore.

Key features

• Vollautomatisierter Ablauf: Kaltanhebung, automatische Zuführung, Schmelzen, Formenwenden, Ausgießen und Probenahme.
• Getrennte Heiz- und Steuerzonen zum Schutz elektrischer Bauteile vor Hochtemperaturgasen.
• S-Typ Platin-Rhodium Thermoelement mit PID-Regelung für ±1°C Genauigkeit im Haltezustand.
• 7-Zoll-Farb-Touchscreen mit SPS-Steuerung; zwei automatische Modi (inkl. Voroxidation) und ein manueller Modus; Speicherung mehrerer Heizkurven.
• Heizelement aus Siliziumkarbid für schnelle Aufheizung; energieeffizienter geschlossener Ofen aus polykristalliner Mullitfaser.

Furnace unit (polycrystalline mullite fiber closed furnace)

• Integrierte Ofenkammer mit steckbarer versetzter Port-Technik für verbesserte Dichtung und strukturelle Festigkeit.
• Isolationsschicht aus hochwertiger polykristalliner Mullitfaser für thermische Effizienz und verlängerte Lebensdauer.
• Hochtemperaturhalter aus keramischem Material, oxidations- und temperaturstoßbeständig; längere Lebensdauer als Metallhalter.

Central control part

• Steuerungssystem: PID-intelligente Regelung + SPS-Steuerung + 7-Zoll-Farb-Touchscreen; einfache Bedienung und Parametereinstellung.
• Temperaturregelung: PID mit sanfter Stromregelung; Temperaturabweichung im Haltezustand weniger als ±1°C.
• Schwenk- und Formwende-Mechanismus: Frequenzumrichter- und Schrittmotorsteuerung für einstellbare Schwenkamplitude und -frequenz zur Gewährleistung homogener Schmelzen.

Instrument protection measures

• Integriertes Layout mit unabhängiger Absaugung, um die Erosion von Steuerkomponenten zu verhindern.
• Mehrstufiger Schutz: softwareseitige Abschaltung bei Überschreitung der Temperaturgrenze und hardwareseitiger Übertemperaturalarm mit Hauptstromkreisunterbrechung; Selbsttest und Fehlerhinweise.

SPECIFICATIONS
Modell: LFM-02A
Ofentemperaturbereich (Max.): 0–1600°C; Üblicher Nennbereich: 0–1300°C
Heizelement: Siliziumkarbidstab
Temperaturregelgenauigkeit: ±1°C (S-Typ Thermoelement)
Aufheizrate: ≥65°C/min
Maximale Leistung: 4,5 kW; Typische Arbeitsleistung: 1,0–2,5 kW (Reserveleistung einstellbar)
Schwenkbereich: 0–70° (einstellbar); Schwenkfrequenz: 0,25–1 Hz (einstellbar)
Probenpositionen: 2 (erweiterbar auf 3)
Schmelzgeschwindigkeit: 10–18 Minuten für 2–3 Proben (abhängig von Komplexität)
Steuersystem: Speichert 9 voreingestellte Heizkurven; bis zu 72 anpassbare Kurven konfigurierbar
Heizungssteuerung: SCR-Phasenanschnittsteuerung mit automatischer Temperaturkompensation; unterstützt mehrstufige Temperaturanstiege und automatisierte Voroxidation
Arbeitsweise: Halter schwenkt für beste Gleichmäßigkeit; automatische Formgebung und Ausgießen geeignet für Legierungsproben
Probenhandhabung: Zwei-Halter-Design für gleichzeitiges Schmelzen von zwei Proben (erweiterbar auf drei); Ein-Tasten-Ablauf für Abdeckung öffnen, Proben einlegen, schmelzen, ausgießen und freigeben; luftgekoppeltes System ermöglicht sichere Probenahme
Sicherheitsmerkmale: Vollständig geschlossene Bauweise; Heizbereich getrennt von Steuerbereich; unabhängige Absaugung; Schutz-Sichtfenster
Schutzfunktionen: Überspannung, Überstrom, Durchbrennen und Übertemperatur-Alarm; doppelte Software- und Hardware-Schutzmechanismen; Selbsttesthinweise
Netzversorgung: 220V 40A 50Hz
Abmessungen (L×B×H): 660×570×655 mm; Gewicht: 65 kg
Platin-Krug-Spezifikation: Schmelzkrug 45 g (Pt 95% + Au 5%); Formkrug 35 g

Accessories list

• 1. Anhydres Mischlösungsmittel 67:33 — 250 g — Flasche — Stk. 4
• 2. Anhydres Lithiumtetraborat — 250 g — Flasche — Stk. 4
• 3. Ammoniumbromid — 500 g — Flasche — Stk. 1
• 4. Gemischter Probenkrug — Stück — Stk. 4
• 5. Glasrührstab — Stück — Stk. 2
• 6. Wiegelöffel — Satz — Stk. 2
• 7. Weißes Tablett — Stück — Stk. 1
• 8. Edelstahlschmelzzang — Satz — Stk. 1
• 9. Thermoelement — Typ S — Stück — Stk. 1
• 10. Siliziumkarbidstab — spezielle U-förmige Stange — Satz — Stk. 1
• 11. Sicherung — 4A φ10×38 — Stück — Stk. 2
• 12. Sicherung — 1A φ10×38 — Stück — Stk. 2
• 13. Zwischenschütz (Relais) — Stück — Stk. 1
• 14. Photoelektrischer Schalter — Stück — Stk. 1
• 15. Netztaster — Stück — Stk. 1
• 16. Hochtemperatur-Support — Satz — Stk. 1
• 17. Bedienungsanleitung — Buch — Stk. 1
• 18. Installations- und Inbetriebnahmebericht — Kopie — Stk. 2
• 19. Produktzertifikat — Kopie — Stk. 1
• 20. Zufällige Liste — Kopie — Stk. 1

Technical specifications

• Modell: LFM-02A
• Max Ofentemperatur: 1600°C
• Nennbereich: 0–1300°C
• Regelgenauigkeit: ±1°C (S-Typ Thermoelement)
• Heizelement: Siliziumkarbidstab
• Max Leistung: 4,5 kW; Typisch 1,0–2,5 kW
• Aufheizrate: ≥65°C/min
• Schwenk-Amplitude/Frequenz: 0–70°; 0,25–1 Hz
• Probenpositionen: 2 (erweiterbar auf 3)
• Netz: 220V 40A 50Hz
• Abmessungen: 660×570×655 mm; Gewicht: 65 kg
