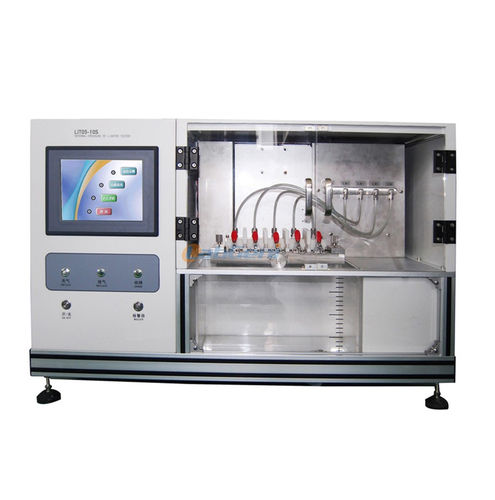

Luftbetriebene Druckprüfanlage LIT05-10S

Produktübersicht:
Druckprüfgerät zur Messung des Innendrucks von Gasbehältern in Feuerzeugen und Zündpistolen. Bietet automatisierte Leckerkennung pro Zweig und Kalibrierungsfunktionen für die Instrumentenmanometer.

Betriebsarten:

• Erkennungsmodus: Parameter am Display einstellen, das aufblasbare Anschlussloch des Feuerzeugs ausrichten, Einheit klemmen und Sequenz starten. Der Klemmmechanismus positioniert die Einheit im Wassertank und öffnet das Zweigventil. Das System befüllt den Zweig bis zum programmierten Druck (Beispielbefüllung bis ≈1500 kPa), schließt dann den Gasweg und überwacht das Manometer zur Lecksuche; Software identifiziert und erlaubt das Isolieren des leckenden Zweigs.
• Kalibrierungsmodus: Funktion "Instrumentenkalibrierung" wählen, ein Normbarometer an den zu kalibrierenden Zweig anschließen (andere Zweige geschlossen). Das Gerät vergleicht seine Messwerte mit dem Normbarometer und kalibriert die Zweigmanometer nacheinander.

Technische Daten:

• Druckbereich: 500 kPa bis 2 MPa
• Anstiegsrate: 10 kPa/s bis 150 kPa/s
• Zuluftdruck: bis zu 6 MPa
• Toleranz für Luftdruckschwankungen: 5 %–8 %
• Druckregelgenauigkeit: ±10 kPa
• Genauigkeit der Anstiegsratenregelung: ±10 kPa/s
• Beispielbefüllung: Zweige können während der Erkennungssequenzen bis ca. 1500 kPa befüllt werden

Mechanische und Software-Funktionen:

• Klemmbewegungsmechanismus zum Positionieren der Einheiten im Wassertank und zum Betätigen der Zweigventile
• Nadelventil zur gesteuerten Befüllung
• Automatische Leckerkennung pro Zweig mit softwaregestützter Isolation
• Barometer-Vergleichsroutine zur Zweig-für-Zweig-Kalibrierung gegen ein Normbarometer

Einsatzbereiche:

• Inline-Qualitätskontrolle in der Produktion von Feuerzeugen und Zündvorrichtungen
• Chargenleaktests und Rückverfolgbarkeit in Fertigungslinien
• Kalibrierlabore für routinemäßige Überprüfung von Manometern an Mehrzweig-Prüfständen

Bestellung und Zubehör:

• Schnittstellen für den Anschluss eines externen Normbarometers zur Kalibrierung
• Kompatibel mit Standard-Wassertanks und Klemmvorrichtungen; Nadelventile und Zweigverteiler lieferbar oder konfigurierbar je nach Linie
• Bei Bestellung Anzahl der Zweige und gewünschtes Kalibrier-Normgerät angeben
