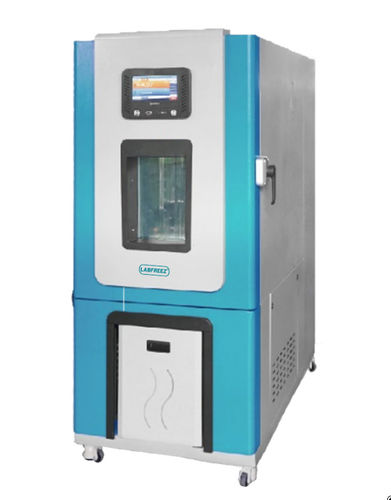

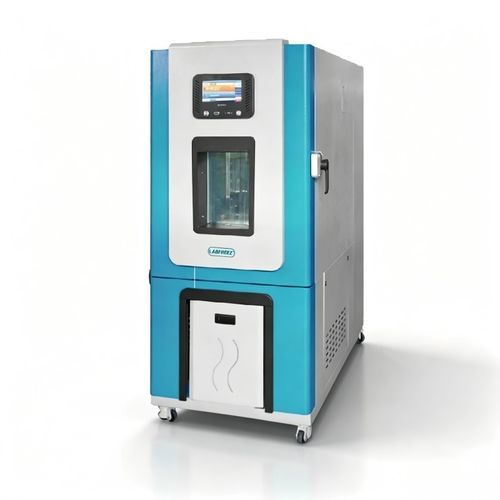

Thermostatische Prüfkammer LFZ-CTHP series

KlimaFeuchteTemperatur

Produktbeschreibung
Die LFZ-CTHP Serie sind programmierbare Temperatur- und Feuchteprüfkammern zur Simulation von hohen/niedrigen Temperaturen und feuchten Umgebungen, wie sie beim Transport, der Lagerung und dem Einsatz von elektronischen Geräten, neuen Materialien, elektrischen Bauteilen, Fahrzeugen, Metallen und Luft- und Raumfahrtmaterialien auftreten können. Sie ermöglichen Dauer- oder Zyklustests zur Überprüfung der Beständigkeit gegen Temperatur- und Feuchtebelastungen und zur Erkennung möglicher Schäden oder Lebensdauerverringerung.

Steuerung & Software für Zuverlässigkeitsprüfungen

• 7" Farb-TFT mit hoher Auflösung; 32-Bit Hochleistungsprozessor
• 24-Bit A/D; unterstützt Thermoelemente und RTD; bis zu 4 Temperatureingänge; adaptiver Fuzzy-Vollflächenregelung
• Zwei Berechtigungsebenen: Anwender / Hersteller
• Programmierbare I/O: 8 DI-Eingänge und 10 Relaisausgänge für flexible Systemintegration

Eigenschaften — A. Kammeraufbau

• Innenraum: SUS304 Edelstahlblech (1,2 mm) — korrosionsbeständig und leicht zu reinigen
• Außengehäuse: lackiertes kaltgewalztes Stahlblech (1,2 mm)
• Tür: explosionsgeschützter Griff, Dichtung aus veredeltem Silikon weichstoffbeständig gegen Temperaturalterung
• Isolation: ultrafeine Glasfaser; nichtmetallische Verbindung zwischen Innen-/Außenkasten zur Reduzierung der Wärmeleitung; isolierte Befeuchtung
• Mobilität: verriegelbare PU-Rollen
• Probenregale: SUS304 Lochgitter, höhenverstellbar; standardmäßig zwei Regale
• Prüföffnung: Φ50 mm mit wärmeisolierenden Zubehör und Dichtstopfen
• Beobachtungsfenster: doppelschichtiges vakuumverstärktes Glas mit innerer Heizfolie gegen Beschlag

Eigenschaften — B. Kältesystem

• Importierte Kompressoren (z. B. deutsche Marken oder Tecumseh) und umweltfreundliche Kältemittel (z. B. R404A / R23); binäre Niedertemperaturkreislauf-Optionen
• PID + SSR abgestimmte Regelung für präzise Temperatur-/Feuchteregulierung
• Hochpräzise Regler mit 0,1 ℃ Anzeigeauflösung

Eigenschaften — C. Heizung & Befeuchtung

• Heizung: NiCr-Heizelemente; unabhängiges Hochtemperatur-Heizsystem
• Befeuchtung: Edelstahlluftbefeuchter mit innenliegendem NiCr Heizdraht und MgO-Füllung für schnelle Reaktion und lange Lebensdauer
• Unabhängige Heiz- und Befeuchtungssysteme mit automatischer Wasserzufuhr

Eigenschaften — D. Steuersystem

• Programmierbarer LCD-Regler mit digitaler PID/FUZZY-Regelung; Touch-Bedienung und grafische Programmbearbeitung
• Feuchteanzeige in %RH; PT100 Platinwiderstandssensor
• Unterstützt Mehrsegmentprogramme, Festwert- und Programmmodus, freie Zeitvorwahl
• Hauptkomponenten elektrisch: Leitungsschutzschalter und Schütze von CHINT; weitere elektrische Zubehörteile namhafter Hersteller
• Datenmanagement: Drucker oder RS232/RS485; USB/SD Datenspeicher; PC-Software für Kurvenanzeige, Speicherung und Druck

Eigenschaften — E. Schutzsystem

• Gesamtschutzeinrichtung gegen Überhitzung
• Lüfterüberhitzungsschutz
• Phasenausfall / Phasenfolge-Schutz
• Überlast- und Überdruckschutz im Kältesystem
• Zeitschaltung, Leckageerkennung, Betriebsanzeige und automatische Abschaltung bei Störung

Prüfnormen

• GB2423.1-2008 / IEC60068-2-1-2007
• GB/T 2423.2-2008
• GJB150.3A-2009
• GJB150.4A-2009
• GB2423.22-2008
• GBT 2424.5-2006
• GB/T 10589-2008
• GB/T 2423.3-2008 (IEC68-2-3)

Wesentliche technische Parameter
Modellbeispiele | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
Temperaturbereich | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
Leistung (kW) Beispiele je Modell | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
Nenninnenvolumen | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
Innenraumgröße (B×H×T) Beispiele | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
Gesamtmaße (B×H×T) Beispiele | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
Stromversorgung Beispiele | 220 V / 380 V

Regelung & Leistung (gemeinsame Spezifikationen)
Regelgenauigkeit / Auflösung: Temperatur Auflösung 0.01 ℃ ; Feuchte Auflösung 0.1% RH
Typische Leistung (Beispiele): Temperaturabweichung ±0.5 ℃ ; Feuchteabweichung ±2% RH ; Temperaturgleichmäßigkeit ≤ 2 ℃ ; Feuchtegleichmäßigkeit ±3% RH ; Temperaturfluktuation ±0.5 ℃ ; Feuchtefluktuation ±2% RH
Heiz- & Kühlraten (Beispiele): Heizen −70℃ → +150℃ Mittel ≥ 3 ℃/min ; Kühlen +150℃ → −70℃ Mittel ≥ 1 ℃/min (abhängig von Modell/Konfiguration)

Systemkomponenten (Zusammenfassung)
Kompressor: importierte Beispiele (z. B. Tecumseh) ; Kältemittel: R404A / R23 ; Gebläse: Zentrifugalgebläse ; Verdampfer: Lamellenwärmetauscher ; Kondensation: luftgekühlt ; Filtertrockner: entfernt Feuchtigkeit und Verunreinigungen ; Befeuchter: Edelstahl ; Heizung: Nichrome-Heizelement ; Wasserversorgung: Front-Tank mit automatischer Nachspeisung ; Regler: Weisheng programmierbar, 7" Display ; Kommunikation: RS232/RS485, SD-Kartenspeicher, PC-Überwachung

Haupt-Ersatzteile (Auswahl)

• Temperaturregler: Weishi (Taiwan)
• Kältemittelkompressor: Tecumseh (Frankreich) oder äquivalent
• Kältemagnetventil: japanische Marke
• Ölabscheider: Emerson (USA)
• Kältekomponenten: Danfoss Referenzen
• Halbleiterrelais: lokales Beispiel
• Leistungsschalter: CHINT
• Zwischenrelais: Omron (Japan)
• Temperatur- & Feuchtesensor: Songyang (Taiwan)
• Heiz-/Befeuchnungselemente und Beobachtungsfenster-Lieferanten
• AC-Kontaktor, Überhitzungsschutz: CHINT
• Arretierbare Rollen, automatische Nachspeisepumpe, Umluft- und Kühlventilatoren

Packliste (Auswahl)
1 | Produktzertifikat | Stk. 1
2 | Bedienungsanleitung | Stk. 1
3 | Garantiekarte | Stk. 1
4 | Gerätedokument | Stk. 1
5 | Elektroschema | Stk. 1
6 | Werksprüfbericht | Stk. 1
7 | Überwachungssoftware (CD/USB) | Stk. 1 falls vorhanden
8 | Packliste | Stk. 1
9 | Probenhalter-Tablett | Stk. 2
10 | Träger-/Hakenleisten für Tablett | Stk. 8

Technische Spezifikationen

• Verfügbare Temperaturbereiche: −20 ℃ bis +150 ℃ ; −40 ℃ bis +150 ℃ ; −70 ℃ bis +150 ℃ (modellabhängig)
• Nenninnenvolumina: 100 L, 150 L, 225 L, 408 L, 800 L, 1000 L
• Innenmaterial: SUS304 ; Außenmaterial: lackierte kaltgewalzte Stahlblech
• Regelung: programmierbares LCD, PID + FUZZY, Mehrsegment-Programmierung, RS232/RS485, USB/SD-Aufzeichnung
• Feuchteregelung: Edelstahl-Befeuchter mit internem Heizelement und automatischer Wasserzufuhr
• Kühlung: importierte Kompressoren, umweltfreundliche Kältemittel, luftgekühlter Kondensator
• Schutzeinrichtungen: Überhitzung, Phasenausfall/-umkehr, Kältesystem-Überlast, Leckageerkennung
• Beobachtung: beheiztes doppellagiges vakuumverstärktes Glas
• Mobilität: verriegelbare PU-Rollen
• Auflösung & Genauigkeit: Temperatur 0.01 ℃ ; Feuchte 0.1% RH ; typische Abweichungen ±0.5 ℃ / ±2% RH
• Daten & Konnektivität: SD-Kartenaufzeichnung, RS232/485, PC-Kurvenanzeige und Druck
