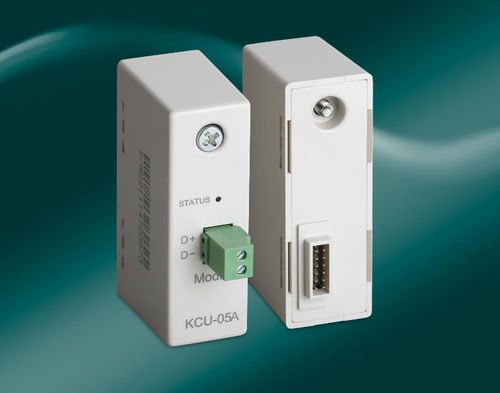

RS485-Kommunikationsmodul KCU-05A

Modbus RTU

Produktübersicht
Der KCU-05A ist ein RS485-Modbus-Kommunikationsmodul, das für die Fernüberwachung und -steuerung von Generatoren mit dem Modbus RTU-Protokoll entwickelt wurde. Es ermöglicht Benutzern, den Echtzeitbetrieb von Generatoren über RS-485 aus der Ferne zu überwachen und zu steuern und die Steuerparameter direkt einzustellen, ohne das Bedienfeld zu manipulieren, was die Fernüberwachung und -steuerung effizient macht.

Anwendung
Entwickelt für die Verwendung mit KUTAI-Controllern wie ATS-245/ATS-385/ATS-465, ATS-22A-DC, ATS-245-DC, ATS-245AG, ATS-332, ATS-342, ATS-PLC, AMF-10, AMF-11, GCU-100 und GCU-3000.

Merkmale

• Die Slave-Adresse (oder ID-Adresse) des RS485 Modbus-Netzwerks kann von 1 bis 99 eingestellt werden.
• Liest automatisch die Geräteeinstellungen aus und konfiguriert die Adressen und die Übertragungsgeschwindigkeit (Baudrate) im Modbus-Kommunikationsprotokoll.
• Ausgestattet mit LED-Statusanzeige.

Spezifikationen
Stromeingang
5 Vdc
Stromverbrauch
Weniger als 1,0 Watt

Umgebung
Betriebstemperatur
-20 bis +70 °C
Relative Luftfeuchtigkeit
Max. 95%

Physikalische Spezifikationen
Abmessungen
65,0 (L) x 23,0 (W) x 56,0 (H) mm
Gewicht
50,4 g +/-2%

Kompatible Controller

Steuereinheit	Firmware-Version anfordern
ATS-245-DC	Vr 18.04 oder höher
ATS-245	Vr 19.04 oder höher
ATS-22A-DC	Vr 32.04 oder höher
ATS-245AG	Vr 20.05 oder höher
ATS-385	Vr 23.04 oder höher
ATS-465	Vr 26.03 oder höher
ATS-332	Vr 01.05 oder höher
ATS-342	Vr 01.04 oder höher
ATS-PLC	Vr 07.03 oder höher
AMF-10	Vr 01.03 oder höher
AMF-11	Vr 01.03 oder höher
GCU-100	Vr 01.05 oder höher
GCU-3000	Vr 01.07 oder höher

Technische Spezifikationen

• Protokoll: Modbus RTU
• Kommunikation: RS-485
• Slave-Adressbereich: 1 bis 99
• Automatische Geräteeinstellung und Baudratenkonfiguration
• LED-Statusanzeige
• Stromeingang: 5 Vdc
• Stromverbrauch: < 1,0 Watt
• Betriebstemperatur: -20 bis +70 °C
• Relative Luftfeuchtigkeit: Max. 95%
• Abmessungen: 65,0 (L) x 23,0 (W) x 56,0 (H) mm
• Gewicht: 50,4 g +/-2%
