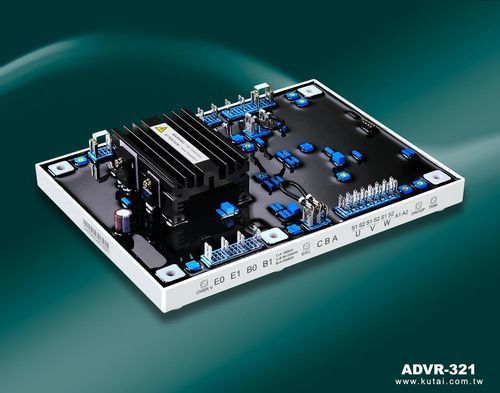

AC-Spannungsregler ADVR-321

dreiphasigfür Lichtmaschinefür Stromaggregate

Der ADVR-321 verfügt über eine dreiphasige RMS-Spannungserfassung, geeignet für bürstenlose Permanentmagnetgeneratoren (PMG) und kann in parallelen Generatorsätzen verwendet werden. Er verwendet einen neuen digitalen Schaltkreis zur Spannungserfassung und Unterfrequenzschutz, der effektiv Ausgangsspannungsschwankungen und die Drift des Unterfrequenz-Kniepunkts minimiert, die durch Änderungen der Umgebungstemperatur beeinflusst werden. Der ADVR-321 verbessert das Leistungsmodul und vergrößert den Kühlkörper, um die thermische Leistung zu optimieren und gleichzeitig eine hervorragende Stabilität zu gewährleisten. Kompatibel mit Newage Stamford MX321 AVR, Onan 305-0823. - Dreiphasige RMS-Lesung für den Erfassungseingang - Bietet eine Strombegrenzungsfunktion, wenn der Generatorsausgang kurzgeschlossen ist. - Eingebauter LED-Indikator zur Anzeige von Unterfrequenz-, Überspannungs-, Überstrom- und Übererregungsbedingungen - Spannungsregelung weniger als +/-0,5% RMS - Für den Einsatz im Parallelbetrieb - Digitaler Schaltkreis zur Spannungserfassung und Unterfrequenzschutz, der effektiv Ausgangsspannungsschwankungen und die Drift des Unterfrequenz-Kniepunkts minimiert, die durch Änderungen der Umgebungstemperatur beeinflusst werden. - Wenn der AVR eine anormale Generatorbedingung (Übererregung, Überspannung oder Überstrom) erkennt, kann er den MCCB-Auslösesolenoid mit Strom versorgen, um die Last vom Generator zu trennen. Spezifikationen: - Erfassungseingang: RMS-Lesung, 180 bis 270 Vac dreiphasig 50/60 Hz - Leistungseingang (PMG): 120 bis 220 Vac dreiphasig 60 bis 120 Hz - Erregungsausgang: Kontinuierlich 120 Vdc 2,7 bis 4A @220Vac dreiphasig, Max. 180 Vdc 7A für 8 Sek. @220Vac dreiphasig - Feldwiderstand: Min. 15 Ohm. Max.100 Ohm. Die PMG-Eingangsspannung muss 120 Vac überschreiten - Externe Spannungsanpassung: Max.+/-10% @ 5K Ohm 1 Watt Potentiometer - Spannungsdrift: Weniger als 3% von -40 bis +70 °C - Sanftanlauf-Rampenzeit: 0,4 bis 4 Sekunden +/-10% (Einstellbar) - Spannungsregelung: Weniger als +/-0,5% RMS (mit 4% Motorregelung) - Quadratur-Droop-Eingang: Empfindlichkeit 0,22A für 5% Droop (PF=0) (Einstellbar), Max. Eingang 0,33A - Analoger Spannungseingang: +/- 5 Vdc oder 0 bis 10 Vdc, Jeder 1 Vdc kann 0 bis 5% der Ausgangsspannung beeinflussen - Typische Systemantwort: Weniger als 20 ms - Werkseitig voreingestellter Unterfrequenzschutz-Kniepunkt: Unterfrequenz-Spannungsabfallrate von 4 V/Hz bis 15 V/Hz (Einstellbar), Unterfrequenz-Spannungswiederherstellung 200V/s -30V/s (Einstellbar) - Unterfrequenz-Kniepunkt-Drift: Weniger als +/- 0,1 Hz von -40 bis +70 °C - Statische Leistungsaufnahme: Max. 12 Watt - Übererregungsschutz: Erregungsspannung von 60 bis 160V (Einstellbar), Verzögerung 8 bis 15 Sekunden. Diese Funktion kann deaktiviert werden. - Erfassungseingangs-Überspannungsschutz: 220 Vac System 300 Vac +/- 5V, Verzögerung 1 Sekunde. Diese Funktion kann deaktiviert werden. - Strombegrenzungseingang: Der sekundäre Überstromerfassungsbereich des CT kann von 0,3 A bis 1,0 A eingestellt werden. (Einstellbar), Wenn die Bedingung länger als 10 Sekunden anhält, wird der Feldausgang abgeschaltet, Diese Funktion kann deaktiviert werden. Umgebung: - Betriebstemperatur: -40 bis +70 °C - Lagertemperatur: -40 bis +85 °C - Relative Luftfeuchtigkeit: Max. 95% - Vibration: 5,5Gs @ 60Hz Physikalische Spezifikationen: - Abmessungen: 203,5 (L) x 153,6 (B) x 46,8 (H) mm, 8,01 (L) x 6,05 (B) x 1,84 (H) Zoll - Gewicht: 754 g +/- 2%, 1,66 lb +/- 2% Zubehör: - M5L35 Schraubenset: x1 - Kunststoffschraubendreher: x1 Alle Herstellernamen und -nummern werden nur zu Referenzzwecken verwendet und implizieren nicht, dass ein Teil das Produkt dieser Hersteller ist. Technische Spezifikationen / Merkmale: - Dreiphasige RMS-Spannungserfassung - Strombegrenzungsfunktion für Kurzschlussschutz - Eingebaute LED-Anzeigen für anormale Bedingungen - Spannungsregelung < +/-0,5% RMS - Parallelbetrieb-Fähigkeit - Digitaler Schaltkreis zur Spannungserfassung und Unterfrequenzschutz - Automatische Lasttrennung bei anormalen Generatorbedingungen - Breiter Betriebstemperaturbereich: -40 bis +70 °C - Abmessungen: 203,5 x 153,6 x 46,8 mm - Gewicht: 754 g
