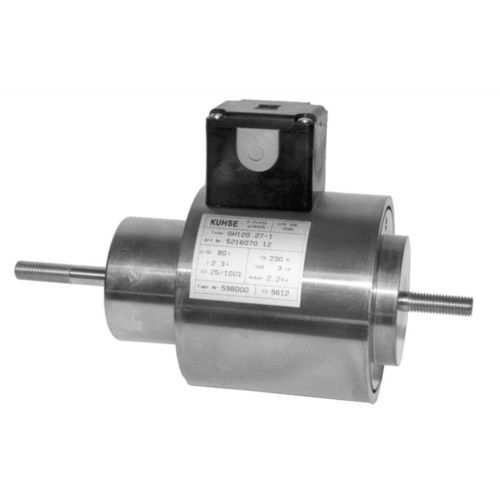

Hubmagnet GH

DCmagnetisch-induktiv

Hubmagnete der Reihe GH können mit Durchmessern zwischen 35 mm und 265 mm und mit Hublängen von 8 bis 60 mm gefertigt werden. Serienmäßig werden sie mit 2 Wellenenden (mit Gewinde) ausgeführt, so daß sie sowohl ziehend als auch drückend verwendet werden können. Wegen der - für Gleichstrommagnete typischen - unverän - derten Stromaufnahme über den gesamten Hub können sie sehr vielfältig eingesetzt werden, wobei auch nur geeignete Teilbereiche der jeweiligen Kennlinie genutzt werden können. Es muß also nicht unbedingt die Endlage erreicht werden. Die Kolbenbewegung von der Hubanfangs- in die Arbeitsendlage wird durch die elektromagnetische Kraft ausgeführt; zum Rückstellen ist eine äußere Kraft erforderlich (Feder oder Gewicht).
