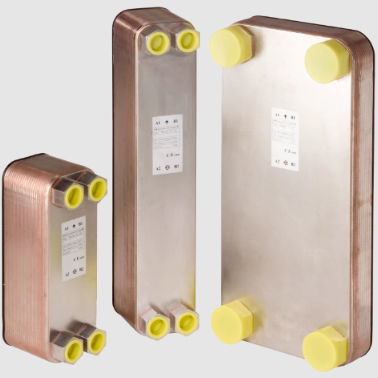

Plattenwärmetauscher PHE series

flüssig/flüssigEdelstahlKupfer

Der Öl-Wasser-Kühler PHE ist ein gelöteter Plattenwärmetauscher, bestehend aus zwei Endplatten, speziell gewellten Fliessplatten und vier Anschlüssen. Die geprägten Platten des Plattenwärmetauschers sind aus Edelstahl und werden mit Kupfer verlötet; sie erzeugen eine hohe Leistungsdichte auf engem Raum. Durch das Vakuumlöten der Kontaktpunkte ergibt sich ein permanent versiegelter, kompakter und druckfester Wärmetauscher, der sich für Inspektionen nicht öffnen lässt. Ein Plattenwärmetauscher benötigt gegenüber einem Rohrbündelwärmetauscher ca. 25 - 30 % des Bauraumes bei einem geringen Gewicht. Eigenschaften Betriebstemperatur: -10 °C - +200 °C maximal zulässiger Betriebsdruck: PHE 100: 10 bar / PHE 200 - 500: 30 bar Kühlleistungen bis 150 kW erreichbar V-Öl: 60 - 180 l/min V-Wasser: 30 - 120 l/min
