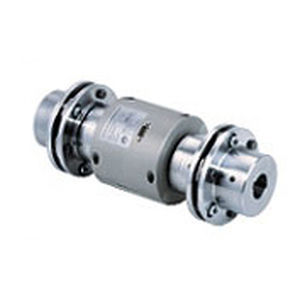

Rotations-Drehmomentsensor DATAFLEX® 42

mit hexagonaler Achsekontaktlos

Die präzise Messung von Drehmoment und Drehzahl ist aus der modernen Antriebstechnik mit ihren variablen und dynamischen Antrieben nicht mehr wegzudenken. Der Drehmomentaufnehmer DATAFLEX besitzt zwei Messbereiche und ermittelt vier Kenngrößen zugleich: Drehmoment, Drehzahl, Drehwinkel und Drehrichtung. Die Familie der Präzisionsmesswellen ist in elf Größen von 10 Nm bis 20 kNm verfügbar. Die Messung des Drehmoments erfolgt mittels bewährter Dehnungsmessstreifentechnik, gepaart mit neuesten elektronischen Komponenten. Die Signale werden vom Drehmomentsensor berührungslos mit einer hohen Auflösung von 24 Bit verarbeitet und erreichen eine Genauigkeit von 0,1 % vom Endwert. Eigenschaften Zwei-Bereich Sensor 5:1 Ungenauigkeit 0,1 % integrierte Drehzahlmessung Drehrichtungssignal Ausgangssignal ±10 Volt Drehmomentmesswelle mit zwei Messbereichen Ein einfacher Knopfdruck schaltet die Drehmomentmesswelle in einen zweiten Messbereich um, der ein Fünftel des Nennwertes beträgt. So können wesentlich kleinere Drehmomente präzise gemessen werden, ohne den Versuchsaufbau ändern zu müssen. Ergänzend dazu besitzt das Messsystem einen Encoder zur Ermittlung der Drehzahl. Er liefert zwei um 90 Grad phasenversetzte Signale und eine skalierbare Gleichspannung für die Drehzahl. Einsatzgebiete der DATAFLEX Drehmomentmesswelle: Maschinenüberwachung Prozesssteuerung Prüfstandstechnik High-Power-Drehmomentsensorik Für große Messbereiche von 20 kNm bis 500 kNm fertigen wir auf Wunsch kundenspezifische Drehmomentsensoren und Drehmomentmesswellen an.
