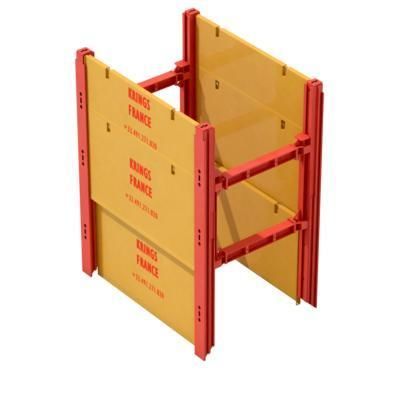

Verbausystem für Aushub DGPV

SchiebeStahlfür Tiefbauarbeiten

Produktbeschreibung
Das am häufigsten eingesetzte Verbausystem bei instabilen Bodenverhältnissen, ausgelegt für hohe Tragfähigkeit und einfache Handhabung bei Grabenarbeiten.

Übersicht
Die Doppel-Gleitschienen werden durch einen steifen rechteckigen Rahmen parallel gehalten, der als Abstützung dient. Der Rahmen kann während des Havage-Absenkens vertikal gleiten und nach der Aushubphase angehoben werden, um ausreichend Freiraum zu schaffen. Die individuelle Betätigung der einzelnen Elemente vereinfacht Einbau und Entnahme und reduziert Reibungskräfte im Boden.

Spezifikationen
Schienenlänge: 4,8 / 6,0 / 7,5 m
Schienengewicht: 1075 / 1335 / 1780 kg
Bemessungsmoment (Grenzzustand): 1020 / 1020 / 1106 kNm
Modullängenbereich: 2,0 m - 6,25 m
Empfohlenes Hebegerät: Bagger 25 - 45 t

Eigenschaften / technische Daten

• Schienenlänge: 4,8 m, 6,0 m, 7,5 m
• Schienengewicht: 1075 kg, 1335 kg, 1780 kg
• Bemessungsmoment: 1020 kNm, 1020 kNm, 1106 kNm
• Modullängenbereich: 2,0 m - 6,25 m
• Empfohlenes Hebegerät: Bagger 25 - 45 t
