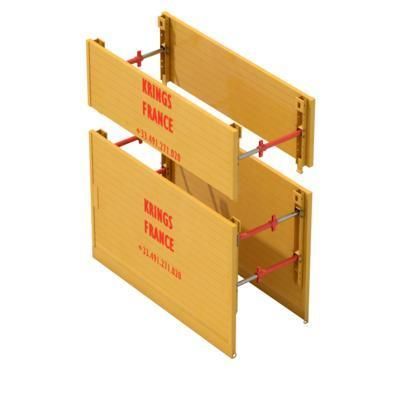

Verbausystem für Aushub KVL

StahlleichtgewichtigIn Kisten

Produktbeschreibung
Das KVL-Verbausystem ist Teil des Stahl-Monoblock-Verbaukastens für Gräben. Seine kompakten Abmessungen und das geringe Gewicht machen es geeignet für flache Baustellen (trockene Netze wie Kabelkanäle und Gasleitungen) und beengte Bereiche mit nur wenigen verlegten Leitungen. Maschinen mit geringer Leistung können eingesetzt werden. Die verschiedenen Typen von Aussteifungszylindern ermöglichen eine präzise Einstellung der Verbaubreiten und reduzieren so den benötigten Verbau. Leicht zu montieren mit Bolzen und Splinten, sind die Aussteifungszylinder auf Gummisilentblocks montiert, um ein kontrolliertes Absenken in die Grube und eine einfache Entnahme der KVL-Kiste zu ermöglichen. Obere Platten erlauben den Verbau von Gräben bis zu 3 m Tiefe und vermeiden den Einsatz eines überdimensionierten Baggergeräts.

Eigenschaften / technische Daten

• Einheitslänge: 2.00 m - 3.50 m
• Kastenhöhe: 1.50 m - 2.00 m
• Oberkastenhöhe: 0.50 m - 1.00 m
• Rohrdurchlass: Max. 0.98 m
• Gewicht: 465 kg - 805 kg
• Empfohlene Tiefe: Bis zu 3.00 m
• Handhabungsmaschine: Bagger: 5 - 13 Tonnen
