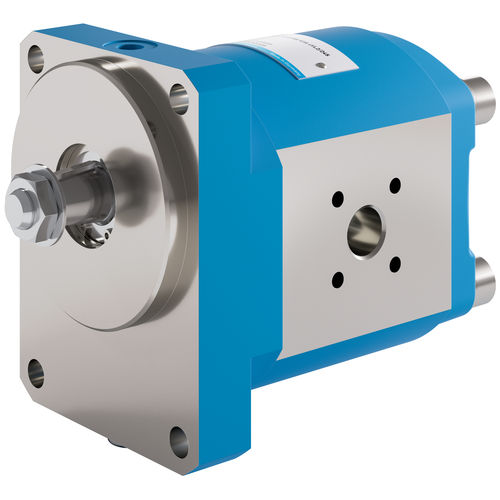

Zahnradpumpe KP 1

ÖlIndustrieHochdruck

Nach ihrem Aufbau gehört die KRACHT-Außenzahnradpumpe KP 1 zum Typ der sogenannten Brillenpumpen. In einem Aluminiumgehäuse aus hochfester Strangpress legierung, das seitlich durch den Abschluss- bzw. Flanschdeckel (aus Guss) begrenzt wird, befinden sich die wesentlichen Funktionselemente, Getriebe und Lagerbrillen. Das Getriebe aus Einsatzstahl mit Oberflächenhärtung besteht aus dem Antriebswellenrad und dem Bolzenrad. Höchste Fertigungsqualität wird durch Schleifen der Zahnflanken gewährleistet. Die Wellenzapfen werden feinstgeschliffen. Aufgrund der hohen Zähnezahl (z = 13) und der speziellen Zahnform wird eine wesentliche Reduzierung der bauartbedingten Volumenstromschwankung und der damit verbundenen Druckpulsation erzielt. Die beidseitig des Getriebes angeordneten Lagerbrillen tragen in hochbelastbaren Mehrstoffgleitlagern die Wellenzapfen und die Dichtungselemente zur Abdichtung der Druckfelder für den Axialspielausgleich. Auf Wunsch können die Pumpen mit einem direkt aufflanschbaren Druckbegrenzungsventil DBD ... oder mit anstelle des Abschlussdeckels aufgebauten Sonderventilen geliefert werden. Mehrfach-Pumpenkombinationen sind möglich.
