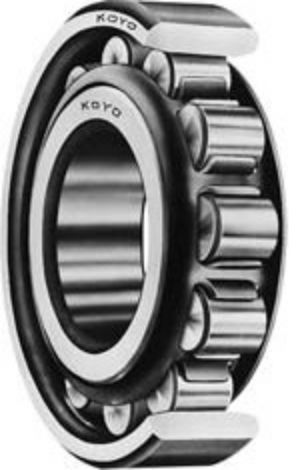

Zylinderrollenlager NJ214C3 JP

einreihigStahlfür Kohleabbau und Hüttenwesen

Produktübersicht
Zylinderrollenlager NJ214C3 JP, ausgelegt für hohe radiale Belastungen. Abmessungen: Innen-Ø d = 70 mm, Außen-Ø D = 125 mm, Breite B = 24 mm.

Konstruktion und Leistung
Die zylindrischen Wälzkörper erzeugen Linienkontakt zwischen Rollen und Laufbahn, was zu hoher radialer Tragfähigkeit und guter Stoßfestigkeit führt. Die Rollen sind kugelig/konvex profiliert, um Spannungskonzentrationen und Reibung zu reduzieren und den Einsatz bei höheren Drehzahlen zu ermöglichen. Verfügbar als einreihige oder mehrreihige (zwei- oder vierreihige) Ausführung, mit parallelen oder kegelförmigen Bohrungen sowie mit Schmierbohrungen oder -nuten. Präzisionsklassen, z. B. RBEC-5, sind erhältlich.

Werkstoffe und Wärmebehandlung
Die meisten Lager werden aus legierten oder kohlenstoffarmen Wälzlagerstählen gefertigt. Für Anwendungen mit höherer Oberflächenhärte kommen einsatzgehärtete oder durchgehärtete, kohlenstoffreiche Wälzlagerstähle zum Einsatz; Härtung erfolgt durch Induktion oder konventionelle Wärmebehandlung, um eine harte Lauffläche und einen zähen Kern zu erzielen.

Abmessungen und Auswahlkriterien
Bohrungsdurchmesser und Außendurchmesser sind wichtige Auswahlmerkmale. Das metrische Bohrungssystem verwendet Codes: Bei Bohrungscodes 04 und höher wird der Code mit 5 multipliziert, um den Bohrungsdurchmesser in Millimetern zu erhalten. Weitere relevante Daten: Gesamtbreite, Nenndrehzahl (Öl), statische und dynamische axiale und radiale Belastungswerte.

Einsatzbereiche

• Bergbau und Aufbereitung
• Öl- und Gasindustrie
• Stromerzeugung
• Getriebe, Antriebe und schwere Maschinen
• Zellstoff- und Papierindustrie, Zement, Brecher, Mischer

Wartung und Handhabung
Lager werden üblicherweise mit Öl geschmiert, das gleichzeitig kühlt. Teilbare Innen- und Außenringe erleichtern Einbau und Ausbau. Richtige Schmierung und Ausrichtung verlängern die Lebensdauer.

Technische Informationen

• Modell: NJ214C3 JP
• Artikel-Nr.: A0000002006
• Innen-Ø (d): 70 mm
• Außen-Ø (D): 125 mm
• Breite (B): 24 mm
• Gewicht: 1,2779 kg
• Herstellungsland: JP (Japan)
• Hersteller: JTEKT Sales Europe B.V.

Eigenschaften

• Anzahl Wälzkörperreihen: einreihig
• Wälzkörpermaterial: Wälzkörperstahl
• Lagerluft: C3
• Käfigmaterial: FY - Messingkäfig
