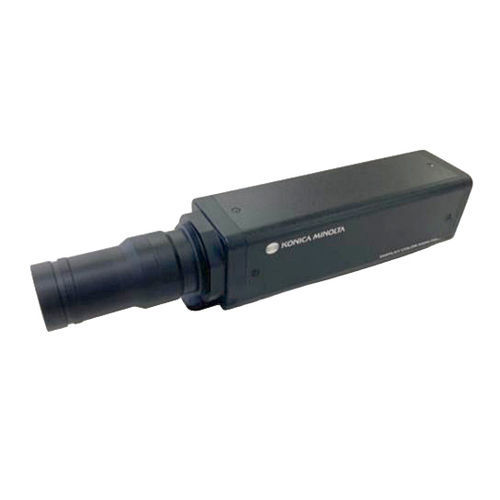

Leuchtdichte- und Farbmessgerät / Mehrkanal CA-510

digitalkompaktUSB

Überblick
Das CA-510 ist ein kompakter Display-Farbmesser für moderne OLED-, Micro-LED- und HDR-Displays. Es erweitert die Messbereiche für Leuchtdichte und Chromatizität, verbessert die Leistung bei niedriger Leuchtdichte und bietet erweiterte Wellenform- und Flicker-Analysen für Forschung & Entwicklung sowie Produktion.

Kompakte Sonde für hochpräzise Messungen
Das CA-510 verwendet eine Messfläche Ø10 mm und einen Akzeptanzwinkel von ±15°, um Licht von breit abstrahlenden Emittern zu erfassen. Diese Konfiguration erhöht die Empfindlichkeit im niedrigen Leuchtdichtebereich und eignet sich für kontraststarke OLED-Panels und dynamische Ansteuersysteme.

Erweiterter Messbereich
Das CA-510 garantiert Leuchtdichtemessungen von 0,0002 bis 20.000 cd/m² und Chromatizität von 0,002 bis 20.000 cd/m², wodurch verlässliche Messwerte von tiefen Schwarzstufen bis zu Spitzenleuchtdichten möglich sind.

Schnelle und reproduzierbare Messung bei niedriger Leuchtdichte
Die Messgeschwindigkeit ist für F&E und Produktion ausgelegt: Im AUTO-Modus sind Messungen in 1 s bei 0,0002 cd/m² möglich, was Taktzeiten reduziert und Gamma-Abstimmung sowie Prüfabläufe unterstützt.

Erweiterte Flicker- und Wellenformanalyse
Unterstützt JEITA, VESA, FMA und VRR-Flicker (Konica Minolta-Methode) mit Abtastraten bis 200 kHz. Liefert detaillierte Wellenform-Ausgaben inklusive Farbwellform (XYZ) zur Analyse von Emissions-Timing und RGB-Elementverhalten.

Software-Integration und Automatisierung
Kompatibel mit CA-S40 Ver.2.2 und CA-SDK2 für Gerätesteuerung, Datenvisualisierung und Automatisierung. Merkmale: Multikanal-Kalibrierung, Unterdrückung des Restlichts und anpassbare AUTO-Modi.

Anwendungen

• Entwicklung von OLED- und Micro-LED-Displays
• Bewertung von Smartphone- und Automotive-Displays
• Produktionslinienmessung und -optimierung
• Sichtqualitätskontrolle und Inspektion

Technische Daten

• Modell: CA-510
• Messbereich: Ø 10 mm
• Akzeptanzwinkel: ± 15°
• Genauigkeitsgarantierte Messdistanz: 30 ± 5 mm
• Leuchtdichte: Genauigkeitsgarantierter Bereich: 0,0002 bis 20.000 cd/m²
• Genauigkeit (für Weiß): > 0,0001 cd/m² — (no value); > 0,0002 cd/m²: ±9 %; > 0,0005 cd/m²: ±3,5 %; > 0,001 cd/m²: ±3 %; > 0,01 cd/m²: ±2 %; > 0,1 cd/m²: ±1,5 %
• Wiederholbarkeit (2σ) AUTO: > 0,0001 cd/m² — (no value); > 0,0002 cd/m²: 10 %; > 0,0005 cd/m²: 3 %; > 0,001 cd/m²: 2 %; > 0,01 cd/m²: 0,35 %; > 0,1 cd/m²: 0,12 %; > 1 cd/m²: 0,10 %
• Chromatizität: Genauigkeitsgarantierter Bereich: 0,002 bis 20.000 cd/m²
• Genauigkeit (für Weiß): > 0,001 cd/m² — (no value); > 0,002 cd/m²: ±0,003; > 0,01 cd/m²: ±0,002
• Wiederholbarkeit (2σ) Chromatizität AUTO: > 0,001 cd/m² — (no value); > 0,002 cd/m²: 0,0030; > 0,01 cd/m²: 0,0012; > 0,1 cd/m²: 0,0005; > 1 cd/m²: 0,0003; > 10 cd/m²: 0,0002
• Flicker (Kontrast): Messleuchtdichtebereich: 1 bis 20.000 cd/m²; Ziel-Frequenz: 0,25 bis 65 Hz
• Beispiele für Flicker-Genauigkeit: 30 Hz AC/DC 10% Sinus: ±0,3 %; 60 Hz AC/DC 10% Sinus: ±0,3 %
• Flicker-Wiederholbarkeit (2σ): 20 bis 65 Hz AC/DC 10% Sinus: 0,3 %
• XYZ (Flicker/XYZ-Modi): Messleuchtdichtebereich: 1 bis 20.000 cd/m²; Ziel-Frequenz: 0,25 bis 200 Hz
• Beispiele XYZ-Genauigkeit: 30 Hz AC/DC 10% Sinus: ±1,5 %; 60 Hz AC/DC 10% Sinus: ±2,2 %
• Flicker (JEITA): Messleuchtdichtebereich: 1 bis 20.000 cd/m²; Frequenz: 0,42 bis 65 Hz; Genauigkeitsbeispiel: 30 Hz AC/DC 4% Sinus: ±0,35 dB
• Wellenform: Flicker-Modus Messbereich: 0,2 bis 20.000 cd/m²; Abtastfrequenz: 200 kHz (änderbar)
• Waveform XYZ: Messbereich: 0,2 bis 19.000 cd/m²; Abtastfrequenz: 3 kHz (änderbar)
• VRR-Flicker: Messbereich: 1 bis 20.000 cd/m²; Abtastfrequenz: 200 kHz (änderbar); Ziel: 0,01 bis 100 kHz; Genauigkeit: 1 bis 120 Hz AC/DC 10% Sinus: ±0,3 %
• Genauigkeitsgarantierte Messgeschwindigkeit: AUTO Lvxy: 1 mal/s (> 0,0002 cd/m²), 5 mal/s (> 0,02 cd/m²), 20 mal/s (> 0,25 cd/m²)
• Flicker (Kontrast) Messgeschwindigkeit: 20 mal/s
• Flicker (JEITA/VESA) Messgeschwindigkeit: 0,5 mal/s (bei 1 Hz Pitch), 2,5 mal/s (bei 10 Hz Pitch)
• VRR-Flicker Abtastrate für Geschwindigkeitsbeispiel: 3 kHz; Beobachtungsbeispiel: 0,7 mal/s (bei 1 s Obs.)
• Vertikale Synchronisationsfrequenz Ziel: 0,5 bis 240 Hz (Leuchtdichte und Chromatizität)
• Stromversorgung: DC 5 V (USB-Busversorgung oder RS-Kommunikationsanschluss)
• Betriebsbedingungen: 10 bis 35°C, rel. LF ≤85%, keine Kondensation
• Lagertemperatur/-bedingungen: 0 bis 45°C, rel. LF ≤85% (bei 35°C), keine Kondensation
• Hinweise: Messungen spezifiziert unter Konica Minolta Standardlichtquelle (6.500 K). Umgebungsbedingungen für Genauigkeit: 23°C ±2°C, rel. LF 40% ±10%; Messschwankungsbeispiele: Leuchtdichte ±2% für Weiß; Chromatizität bei 100 cd/m²: ±0,002 für Weiß, ±0,003 für Monochrom.
