Luxmeter-Spektrophotometer / UV-Vis-NIR CL-700A

EthernetUSBkompakt

Produktübersicht

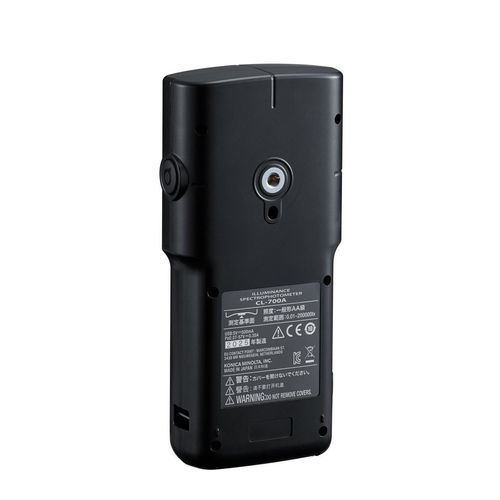

Das Beleuchtungs-Spektrophotometer CL-700A von Konica Minolta misst Spektren und Beleuchtungsstärke über einen breiten Bereich (360–1000 nm) mit einem Messbereich von 0,01 bis 200.000 lx. Das Gerät eignet sich für den Handbetrieb oder die Integration in automatisierte Prüfsysteme und unterstützt synchronisierte Mehrpunktmessungen mit bis zu 15 Einheiten. USB- und Ethernet-Schnittstellen (PoE) sowie die Software CL-S30 ermöglichen Echtzeitdatenerfassung, spektrale Visualisierung, Chromatizitätsanalyse und zentrale Datenverwaltung.

Anwendungen

• Beleuchtung: Charakterisierung von LED/OLED-Leistung, Farbwiedergabe und Beleuchtungsuniformität in kommerziellen, industriellen und architektonischen Systemen; Unterstützung bei Konformitätsprüfungen und Energieoptimierung.
• Luftfahrt: Überprüfung von Cockpit- und Kabinenbeleuchtungsspektren und -stärken für Forschung/Entwicklung und Produktions-Qualitätssicherung; anwendbar für Prüfungen gemäß Luftfahrtstandards.
• AR/VR und Bildverarbeitung: Kalibrierung von Displays und Bildsensoren im sichtbaren und NIR-Bereich, Tests bei schwachem Licht und Mehrpunkt-Uniformitätsanalysen, Bewertung optischer Komponenten für immersive Systeme.

Hauptmerkmale

• Spektralbereich: 360–1000 nm; Ausgangsschritt: 1 nm; spektrale Bandbreite ≈10 nm
• Beleuchtungsbereich: 0,01–200.000 lx (Chromatizitätsgenauigkeit garantiert ≥ 0,5 lx)
• Mehrpunktmessung: bis zu 15 synchronisierte Einheiten (mit CL-S30)
• Schnelle Messmodi: Super-FAST ≤0,3 s, FAST ≤0,5 s, NORMAL bis zu 5 s
• Hohe Reproduzierbarkeit: xy-Reproduzierbarkeit bis 0,0005 (≥50 lx)
• Schnittstellen: USB 2.0 und Ethernet (PoE-Unterstützung); Versorgung per USB-Bus oder PoE (IEEE 802.3af)
• Automatische Null-Kalibrierung und Wellenlängen-Korrektur; CL-S30 Software enthalten
• Kompaktes, leichtes Design für Hand- oder automatisierten Einsatz (80 × 170,5 × 35 mm; ca. 214 g)

Spezifikationen

• Modell: CL-700A
• Geräteklasse: Beleuchtungsmessgerät-Klasse; entspricht JIS C 1609-1:2006 (Spezialtyp) und DIN 5032-7:1985 Klasse B (siehe Herstellerhinweise)
• Wellenlängenbereich: 360–1000 nm; Auflösung: 1 nm; spektrale Bandbreite ≈10 nm
• Wellenlängenpräzision: ±0,3 nm
• Messbereich (Beleuchtungsstärke): 0,01–200.000 lx (Chromatizitätsgenauigkeit ≥0,5 lx)
• Genauigkeit (Standard Leuchtstoff A): Ev ±2% ±1 Digit; xy ±0,0015 (5–200.000 lx); xy ±0,002 (0,5–5 lx)
• Reproduzierbarkeit (2σ): xy 0,0005 (50–200.000 lx)
• Messfunktionen: X,Y,Z; Ev,x,y; u',v'; Tcp, duv; λd, Pe; Ra, Ri (1–15); TM-30-20, TLCI, SDCM (mit CL-S30); EML, PPFD; Ee und Ee(λ) (mit CL-S30)
• Schnittstellen: USB 2.0, Ethernet; Anzeigesprachen: Englisch, Japanisch, Vereinf. Chinesisch (mit CL-S30)
• Betriebsbereich: 0–40°C; Lagerung: -10–45°C; Luftfeuchte ≤85% (ohne Kondensation)
• Abmessungen / Gewicht: 80 × 170,5 × 35 mm; ca. 214 g
