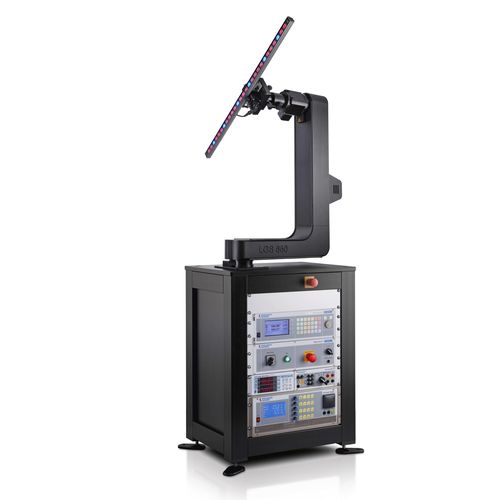

Großformatiges Goniophotometer LGS 650

für LED-Modul

Das Goniophotometer LGS 650 wurde für die Analyse der winkelabhängigen räumlichen Strahlungseigenschaften von mittleren bis großen SSL-Quellen und LED-Modulen entwickelt. Der Prüfling wird in horizontaler Brennlage betrieben und es können Messungen in einem Winkelbereich von ± 160 ° in der Gamma-Achse durchgeführt werden. Die Winkelauflösung von 0,01 ° ermöglicht sehr feine Messraster, die mit hoher Genauigkeit und Reproduzierbarkeit erfasst werden. Das LGS 650 erfüllt alle relevanten Spezifikationen in Übereinstimmung mit den CIE-, DIN- und IES-Normen. Die Sonden dürfen einen Durchmesser von bis zu max. 1300 mm und ein maximales Gewicht von 10 kg haben. In Kombination mit einem Spektralradiometer, z.B. CAS 140D, von Instrument Systems können alle spektralen Größen wie Farbort, Farbtemperatur und sogar der Farbwiedergabeindex in Abhängigkeit vom Winkel bestimmt werden. Spektralradiometer bieten den entscheidenden Vorteil, dass alle radiometrischen, farbmetrischen oder photometrischen Kenngrößen mit höchster Präzision bestimmt werden können. Für die Durchführung integraler Messungen bietet Instrument Systems auch sehr schnelle Photometer an, z.B. das neu entwickelte DSP 200. Sie empfehlen sich für rein photometrische Messungen und für zeitkritische Prüfabläufe. In Kombination mit dem LGS 650 ermöglichen die Photometer "on-the-fly"-Messungen, d.h. das Messsystem erfasst die Lichtverteilung, während sich das Goniometer bewegt.
