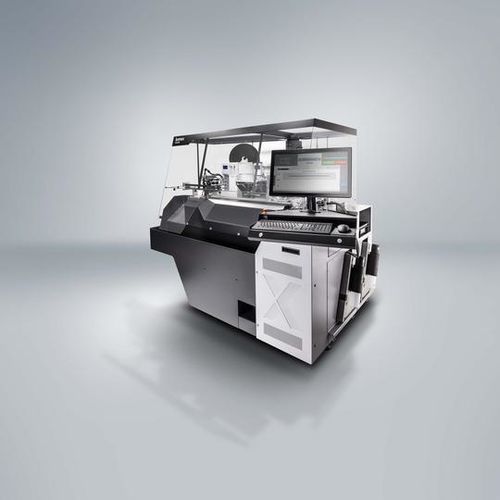

Crimpmaschine für Kabel Zeta 620 G2

automatischpneumatischkompakt

Produktbeschreibung
Die kompakte Zeta 620 G2 automatisiert die Schrankverkabelung. Sie verarbeitet Leitungen mit Querschnitten von 0.5 bis 6 mm², unterstützt bis zu 24 Leitungstypen und bietet sieben Optionen für Aderendhülsen.

Highlights

• Reduziert die Verdrahtungszeit im Schaltschrank um 50% dank automatisierter Verarbeitung.
• Einsatzbereite, etikettierte Kabelbündel vereinfachen die Montage und optimieren den Arbeitsablauf.
• Reduzierung von Arbeitskosten und menschlichen Fehlern durch automatisierte Verarbeitung und Etikettierung; ermöglicht den Einsatz auch ungeschulter Mitarbeiter und automatische Umrüstungen für bis zu 24 Leitungstypen.
• Kompaktes Maschinendesign mit integriertem Tintenstrahldruck zur Platzersparnis.
• Kabellisten mit WIRE Mind automatisieren: Cloud-Software wandelt manuelle Kabellisten in präzise Maschinendaten.

Funktionen & Systeme

• Verarbeitung von Leitungen mit Querschnitten 0.5–6 mm².
• Unterstützt bis zu 24 Leitungstypen (automatische Umrüstung).
• Sieben Optionen für Aderendhülsen (verschiedene Prozessmodule verfügbar).
• Integrierter Tintenstrahldruck (z. B. M1630 Jet / IQJET) für Leitungskennzeichnung.
• Kompatibel mit Cloud-Software WIRE Mind (Datenvorbereitung) und WIRE Insights (Analyse).

Modulares System — Peripherie & Prozessmodule

• M1650 Tube (Schlauchbedruckungsmodul)
• M1630 Jet (Tintenstrahldrucker)
• IQJET (ferngesteuerter Tintenstrahldrucker, anfänglich für Zeta 620 G2 verfügbar)
• AEH-LS (Aderendhülsenmodul)
• CM 04 Duo (Aderendhülsenmodul mit Quadro-Crimpform für 4/6 mm²)
• CM 1/5 GS (gegurtetes Aderendhülsenmodul)
• CM F20 (Trapez-Crimpform für gegurtete Aderendhülsen)
• Schunk (Ultraschall-Kompaktiermodul als Alternative zur Aderendhülse)

Software & Integration

• WIRE Mind: Cloud-Software zur automatischen Erstellung präziser Maschinendaten aus Kabellisten; verringert Planungsfehler und manuellen Aufwand.
• WIRE Insights: Cloudbasierter Dienst zur Analyse von Gerätedaten in Echtzeit für Fehleridentifikation und Produktionsdatenverfolgung.

Vorteile

• Höhere Produktivität und Durchsatz durch automatisierte Verarbeitung und schnelle Umrüstungen.
• Weniger Ausschuss und reduzierte Kosten durch anpassbare Prozessmodule.
• Platzsparendes Design dank kompakter Bauweise und integriertem Drucker.

Caractéristiques / spécifications techniques

• Verarbeitbare Leiterquerschnitte: 0.5 – 6 mm²
• Max. Kabelaussendurchmesser: 6 mm
• Kürzeste Kabellänge einseitige Verarbeitung (min): 60 mm
• Kürzeste Kabellänge beidseitige Verarbeitung (min): 240 mm
• Kabellänge (Standardwanne) max.: 4000 mm
• Abisolierlänge Seite 1 max.: 25 mm
• Abisolierlänge Seite 2 max.: 25 mm
• Unterstützte Leitungstypen: bis zu 24 (automatische Umrüstung)
• Optionen für Aderendhülsen: 7 verschiedene Lösungen / Module
