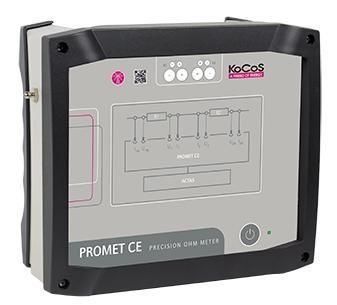

Digitales Mikroohmmeter PROMET CE

Rack4-Leiter

Das PROMET CE ist ein hochpräzises Widerstandsmessgerät, das speziell für die Prüfung von Schaltanlagen entwickelt wurde. Es dient als nahtlose Erweiterung der ACTAS C-Schaltgeräteprüfsysteme und ermöglicht automatisierte Widerstandsmessungen mit Prüfströmen bis zu 200 A. Das Gerät misst Mikro- und Milliohmbereiche unter realistischen Bedingungen und kann bis zu 12 Hauptkontakte in einem einzigen Durchgang prüfen. Die Integration in die ACTAS-Prüfsoftware erlaubt die Einstellung aller Prüfparameter und die automatische Übernahme der Ergebnisse in Prüfberichte. - Integration in ACTAS C-Schaltgeräteprüfsysteme - Konstante Prüfströme bis zu 200 A für präzise Widerstandsmessung und genaue Bewertung des Kontaktwiderstands - Parallelprüfung von bis zu 12 Hauptkontakten in einem einzigen Durchgang - Vollständige Prüfung der Schaltanlage ohne erneutes Anschließen in einem Prüfablauf - Automatisierte Prüfabläufe mit vollständiger Dokumentation in der ACTAS-Software - Hohe Effizienz durch direkte Systemversorgung – kein Batteriebetrieb notwendig - Präzision für verlässliche Ergebnisse im Mikro- und Milliohm Bereich Das PROMET CE wird direkt über das ACTAS-System betrieben und gesteuert, was eine unkomplizierte Handhabung ohne zusätzliche Bedienelemente oder Stromversorgungen garantiert. Alle Prüfparameter werden in der ACTAS-Prüfsoftware eingestellt und die Ergebnisse in die Prüfberichte übertragen. Anwendungsbereiche – Widerstandsmessung unter realistischen Bedingungen Mit einem variabel einstellbaren Prüfstrom von bis zu 200 A deckt PROMET CE ein breites Anwendungsspektrum ab. Die hochstabile Stromquelle ermöglicht konstante Messbedingungen, sodass selbst Widerstände im Mikro- und Milliohmbereich zuverlässig gemessen werden können. Im Zusammenspiel mit dynamischen Schaltprüfungen beweist das PROMET CE als Ohmmeter seine Stärke: Kontaktwiderstände lassen sich unter realistischen Betriebsbedingungen präzise erfassen und vergleichen – eine unverzichtbare Grundlage für die Zustandsbewertung moderner Schaltgeräte. - Zustandsbewertung von Leistungsschaltern durch Messung des Kontaktwiderstands: Die genaue Messung von Kontaktwiderständen ist ein zentraler Indikator für den Zustand von Schaltgeräten. Mit PROMET CE lassen sich kritische Veränderungen im Kontaktverhalten feststellen. - Typenprüfung und Werksabnahmeprüfungen: Bei der Entwicklung und Produktion von Schaltgeräten liefert PROMET CE Messdaten für die Typprüfung sowie für die Endkontrolle im Werk. So wird sichergestellt, dass alle Komponenten den Qualitäts- und Sicherheitsstandards entsprechen. - Stationäre Schaltgeräteprüfung: Hochpräzise Prüfsysteme für Funktionsprüfungen an verschiedenen Typen von Schaltgeräten, einschließlich Leistungsschaltern, Trennschaltern oder Erdungsschaltern, unabhängig von der Art der Antriebseinheit. FAQ - Kann PROMET CE in andere Leistungsschalter-Prüfsysteme integriert werden, um Widerstand zu messen? PROMET CE wurde für die Integration in KoCoS ACTAS C-Systeme entwickelt. Eine Einbindung in andere Prüfsysteme ist grundsätzlich möglich, erfordert jedoch zusätzlichen Integrationsaufwand und entsprechende Expertise im Bereich der Schnittstellenverbindung und Systemkommunikation. - Was ist "Widerstand" in einem Leistungsschalter? In Hochspannungsschaltern bestehen die Kontakte aus einem Hauptkontakt und einem Abbrandkontakt. Der Hauptkontakt führt im Betrieb den Strom und besitzt aufgrund seiner großen Kontaktfläche und seines leitfähigen Materials, in der Regel Kupfer- oder Silberlegierungen, einen sehr geringen Übergangswiderstand im Bereich von etwa 10⁻⁶ bis 10⁻⁴ Ohm. Der Abbrandkontakt übernimmt den Lichtbogen während des Schaltvorgangs und besteht aus einem widerstandsfähigen Material wie Wolfram-Kupfer, was bedeutet, dass sein Widerstand etwas höher ist. Wenn der Schalter geschlossen ist, übernimmt der Abbrandkontakt zunächst den Stromfluss, gefolgt vom Hauptkontakt. Wenn der Schalter geöffnet wird, geschieht das Gegenteil. Dies schützt den Hauptkontakt vor Lichtbogenerosion und hält den Gesamtwiderstand des Schalters niedrig. - Wie misst man den Widerstand in einem Leistungsschalter? Der Widerstand eines Leistungsschalters wird gemessen, um den Zustand der Kontakte zu überprüfen. Bei der statischen Widerstandsmessung wird der Schalter im geschlossenen Zustand mit einem konstanten Prüfstrom beaufschlagt, und aus Strom und Spannung wird der Übergangswiderstand berechnet. Die dynamische Widerstandsmessung erfolgt während des Schaltvorgangs und zeichnet den zeitlichen Verlauf des Widerstands auf. Dies ermöglicht eine genauere Bewertung der Kontaktbewegung, der Überlappung zwischen Haupt- und Abbrandkontakten und möglicher Kontaktfehler. - Ist die Einrichtung des Widerstandsmesssystems mit der ACTAS-Software kompliziert oder zeitaufwendig? Nein, die Nachrüstung und Einrichtung des Widerstandsmesssystems ist nicht kompliziert. Beide Schritte werden von KoCoS-Service-Mitarbeitern durchgeführt, einschließlich Integration und Konfiguration über die ACTAS-Software. Dies stellt sicher, dass das System funktional ist und an Ihre Anforderungen angepasst wird. - Ich habe bereits ein ACTAS C-System – kann es nachgerüstet werden, um mit PROMET CE Widerstandsmessungen durchzuführen? Ja, bestehende ACTAS C-Systeme können grundsätzlich nachgerüstet werden, um mit PROMET CE Widerstandsmessungen durchzuführen. Eine Nachrüstung muss jedoch im Voraus technisch geprüft und geplant werden, um die Kompatibilität und den Umfang der erforderlichen Änderungen zu bestimmen. Technische Merkmale / Spezifikationen: - Prüfströme bis zu 200 A - Messung von Mikro- und Milliohmwiderständen - Integration in ACTAS C-Systeme - Automatisierte Prüfabläufe - Parallelprüfung von bis zu 12 Hauptkontakten - Direkte Systemversorgung, kein Batteriebetrieb
