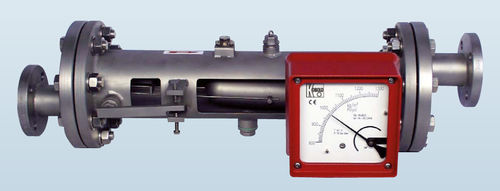

Inline-Dichtemessgerät DWF

HART

Das Messelement besteht aus einer Messkammer, Messfederstäben, Auftriebskörper und Folgemagnetanzeigesystem. Fließt ein Medium durch die waagerecht angeordnete Messkammer, so wird der Auftriebskörper, der vollkommen von dem Medium umspült wird, soweit angehoben bis sich ein Gleichgewichtszustand zwischen der Auftriebskraft, dem Durchbiegungskennwert der Messfederstäbe und dem Auftriebskörpergewicht einstellt. Die Stellung des Schwimmers in der Messkammer dient als Maß für die Dichte und wird über eine gekapselte Magnetkupplung auf die Skala des Anzeigeteils übertragen. Optional kann dieses Anzeigeteil mit elektrischen Messwertwandlern zur Fernanzeige oder mit Grenzwertschaltern ausgerüstet werden. Dichteänderungen bewirken somit eine Änderung der örtlichen Anzeige bzw. des elektrischen Ausgangsignals. Die angezeigten Dichtewerte (g/l oder kg/m³) gelten nur für das Medium, für das das Gerät kalibriert wurde. Messbereich: 700 ... 1900 g/l Durchfluss: max. 2500 l/h, 5000 l/h oder 10000 l/h Anschluss: DIN-Flansch DN25 ... DN50 Material: Edelstahl oder Hastelloy® pmax: PN16 (PN40 auf Anfrage) Temperaturbereich: -20 ... +150°C Genauigkeit: ±1,25 ... 6 g/l Mechanische Zeigeranzeige Option: 4 - 20 mA, Kontakte, Hart®, Profibus® PA
