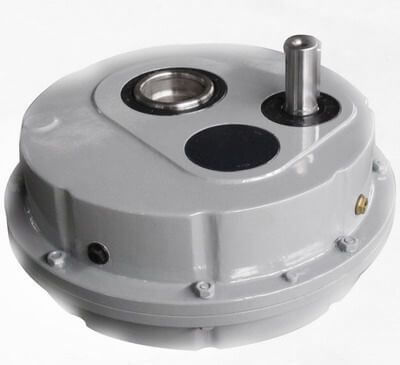

Schrägverzahntes Getriebe ATA series

Parallelwellenmit Hohlwellemit Vollwelle

MERKMALE: 1. Absolute Zuverlässigkeit und geringer Wartungsaufwand für den Einsatz in Steinbrüchen und Bergwerken 2. Robustes Gehäuse aus duktilem Gusseisen, geeignet für die Außeninstallation 3. Bis zu drei optionale Abtriebswellen-Bohrungsdurchmesser 4. Drehung der Abtriebswelle in zwei Richtungen: im Uhrzeigersinn (Standard) und gegen den Uhrzeigersinn (benutzerdefiniert) 5. Optionale Rücklaufsperre für alle Modelle (ausgenommen ATA30) zur Verhinderung des Rückwärtsfahrens bei Steigförderern 6. Die Abmessungen sind die gleichen wie bei Bonfiglioli(TA-Serie) 7. Doppellippen-Öldichtung kombiniert die Funktionen Abdichtung und Staubschutz 8. Weitverbreitet in Bandförderern und Riemenscheibenantriebssystemen Nennleistung:1,1kW~193kW Nenndrehmoment:180~17000N.m Zahnrad-Profil: Gehärtete schrägverzahnte Zahnräder Eingabegeschwindigkeit:1400, 900, 500 U/min Ausgabegeschwindigkeit:25~300r/min Verhältnis:5,7,10,...20,25,31 Installationsformular: Hängende Welle montiert Rücklaufsperre: Fakultativ Bewerbungen: Förderindustrie, Steinbruch- und Bergbauindustrie Riemenförderer-Übertragungsmechanismus: Bergbauausrüstung, Betondosieranlage, Steinbrecher, Produktionslinie zur Sandgewinnung Installation: Hängende Welle mit Drehmomentstütze montiert Bandförderer & Riemenscheibenantriebssystem: ATA, Elektro-Rolle, Riemenscheibe, Elektromotor, Drehmomentstütze Schmierung: Ölbad- und Spritzschmierung Kühlung: Natürliche Kühlung 1. Wohnen: Gusseisen mit Kugelgraphit (duktiles Eisen) QT600 2. Zahnräder Profil: Gehärtete schrägverzahnte Zahnräder 3. Material für Zahnräder: 20CrMnTi 4. Verarbeitung von Zahnrädern: Aufkohlen, Abschrecken, Schleifen 5. Härte der Zahnräder: Oberflächenhärte: HRC58-62, Innere Härte: HBS156-207 6. Genauigkeit der Zahnräder: Klasse 6 7. Schäfte Material: 40Cr 8. Eingabe-Konfigurationen: Vollwelleneingang mit Passfeder IEC-genormter Motorflansch 9. Ausgabe-Konfigurationen: Abtrieb Hohlwelle mit Passfeder 10. Wellendichtring: TAIWAN SOG
