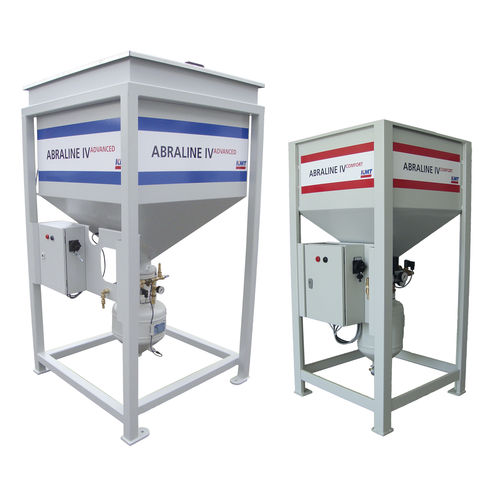

Zulauftrichter ABRALINE IV

zum LadenVerteilungDosier

Überblick
ABRALINE IV ADVANCED überwacht und steuert die Verfügbarkeit des Schleifmittels während des gesamten Schneidprozesses, um einen konstanten Durchsatz sicherzustellen, Werkstücke zu schützen und Stillstandszeiten zu reduzieren. Entwickelt für große Schneidemaschinen mit Dauerbetrieb und Mehrkopf-Anwendungen. Kapazität: 1.000 kg.

Anwendungsbereiche

• Metall
• Stein
• Glas

Aufbau und Betrieb

• Two-Tank-Konzept: Ein großes oberes Silo versorgt einen angrenzenden unteren Behälter, der zur Zuführung des Schleifmittels unter Druck steht.
• Der untere Behälter wird mit Druckluft beaufschlagt; ein flexibler Schlauch führt das Schleifmittel zu den Dosiersystemen der Schneidköpfe.
• Die Zweitank-Anordnung ermöglicht einen kontinuierlichen Abrasivfluss mit automatischem Nachfülltransfer vom Silo in den unteren Behälter.

Steuerung und Überwachung

• Schaltschrank mit Steuerrelais überwacht kontinuierlich die Betriebszustände und sendet Signale an das pneumatische System und die Kontrollleuchten.
• Füllstandssensoren an den Sandauslässen beider Behälter werden von der Steuerstation überwacht; erreicht der untere Behälter das Minimum, öffnet das Relais das Einlassventil zur automatischen Nachfüllung.
• Sinkt der Füllstand im oberen Silo, signalisiert eine blinkende Warnleuchte dem Bedienpersonal das Nachfüllen.

Varianten

• ABRALINE IV ADVANCED – Kapazität 1.000 kg, empfohlen für große Schneidemaschinen im Dauerbetrieb und Mehrkopf-Betrieb.
• ABRALINE V – kleinere Version, Kapazität ca. 425 kg, geeignet für mittlere Schneidanforderungen.

Technische Daten

• Kapazität (ABRALINE IV ADVANCED): 1.000 kg
• Kapazität (ABRALINE V): 425 kg
• Typ: Trichter-Lager- und Fördersystem für Abrasivmittel
• Konfiguration: großes Silo + unterer Druckbehälter
• Beaufschlagung des unteren Behälters: Druckluft
• Förderung: flexibler Schlauch zur Dosierstation der Schneidköpfe
• Steuerung: Schaltschrank mit Relais und Überwachungsstation
• Sensoren: Füllstandssensoren an den Sandauslässen beider Behälter
• Alarme/Anzeigen: blinkende Warnleuchte für Nachfüllung des oberen Silos
• Für folgende Materialien: Metall, Stein, Glas
