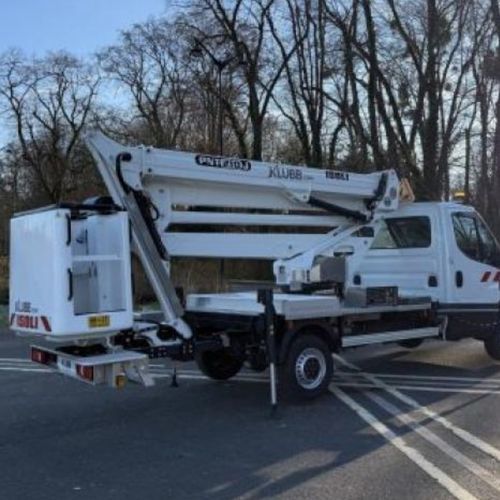

LKW-montierte Gelenkarbeitsbühne PNT 210 JD4

elektro-hydraulischhydraulischDiesel

Übersicht
Der PNT 210JD4 ist eine gelenkige Arbeitsbühne auf Iveco Daily Fahrgestell mit Fahrerhaus, 3,5 t (Radstand 3750 mm). Für Wartungs-, Bau- und Industrieeinsätze entwickelt, ermöglicht sie präzises Positionieren in der Höhe. Sie bietet eine Arbeitshöhe von 20,50 m (Boden der Plattform 18,50 m) und bis zu 9,60 m Ausladung für Arbeiten an Fassaden und um Hindernisse.

Wichtige Daten / Kurzinfo

• Arbeitshöhe: 20,50 m (Plattformboden 18,50 m)
• Max. Ausladung: 9,60 m (Textangabe) / 10,00 m (techn. Angabe)
• Drehung: Turm 360°, Korbrotation ±90°
• Nutzlast: bis zu 230 kg unter Standardbedingungen; bis zu 250 kg je nach Ausladung

Serienausstattung

• Motorstart/-stopp aus der Korbbedienung
• Stundenzähler
• Notstromkreis über Handpumpe
• Proportionale elektro-hydraulische Steuerung aller Bewegungen
• Sicherer Zugang zur Arbeitsplattform
• 220 V Anschluss im Korb
• Drehbarer Korb 2 × 90°
• Pendelarm: 120°
• Förderkette für Leitungen innerhalb des Arms zum optimalen Schutz
• Doppelte Abstützung: Abstützungen innerhalb des Fahrzeugumrisses und ausfahrbare Vorderabstützungen für maximalen Versatz
• Steuerungsbereich oben mit steifem PVC-Schutz
• Hydraulisch ausfahrbare Abstützungen, anpassbar an gewünschte Abmessungen und Versatz

Beispiele kompatibler Fahrzeuge

• Nissan Cabstar (Radstand 3400 mm)
• Renault Maxity (Radstand 3400 mm)

Technische Daten

• Max. Arbeitshöhe: 20,50 m (67'25")
• Max. Arbeit-Ausladung: 10,00 m (32'80")
• Armrotation: 360°
• Max. Arbeitslast: 230 kg
• Max. Plattformhöhe: 18,50 m (60'69")
• Abstützungen: 4 HE-H Bauform
• Korbgröße: 125 × 75 × 110 cm
• Fahrgestellklasse: ≤ 3,5 t
• Armtyp: gelenkt
• Motor: Diesel
• IPAF Kategorie: 1b
• Hubmechanismus: hydraulisch
• Bediener: 2
