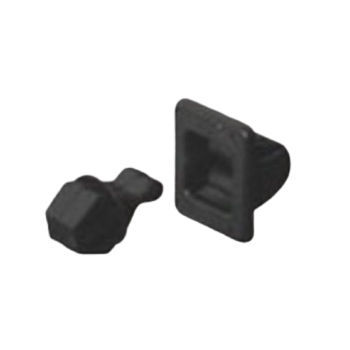

Schnappverschluss KGP series

SelbsteinzugNylon 6PP

Verwendung
Kunststoff-Schnellverschlüsse und Bolzensysteme sind entwickelt, um das sichere Schließen von Paneelen, Türen oder Klappen zu gewährleisten. Der selbstverriegelnde Mechanismus bietet eine zuverlässige Fixierung und ermöglicht zugleich ein schnelles Öffnen für Zugang und Wartung.

Vorteile

• Einfache und schnelle Montage: Werkzeugfreie Installation reduziert Montagezeiten.
• Wetterbeständig: Schutz gegen Feuchtigkeit und Korrosion.
• Leicht und langlebig: Geeignet für unterschiedliche Einsatzbedingungen.
• Vielseitige Befestigung: Befestigung per Verankerung, Schraubbefestigung oder 1/4-Drehmechanismus je nach Modell.
• Hohe Beständigkeit: Widerstandsfähig gegen Verschleiß und häufige Öffnungs-/Schließzyklen.

Varianten

• Druckverschlüsse: Für schnelles und ergonomisches Schließen.
• Standard- und kundenspezifische Lösungen: Anpassbar an spezifische Anforderungen (Formen, Farben, Haltekräfte).

Anwendungen

• Industrie: Sicherer Verschluss von Zugangspaneelen und Wartungsklappen.
• Elektronik: Ergonomische Befestigung von Bauteilen und Gehäusen.
• Haushaltsgeräte: Vereinfachte Verriegelung von Türen und Klappen.
• Leichtbau-Möbel: Dezente und effektive Montage von Schubladen und Türen.

Hinweise
Maße sind in Millimetern (mm) angegeben.

Tabelle - Beispiel Produktvarianten (Auszug)
Artikelnummer | Min. Paneelstärke | Max. Paneelstärke | Typ | Kraft (N) | Farbe
KGP-ZMC-0510N | 0,5 | 1 | Männlich B | Siehe weiblich ZF | Natur
KGP-ZF60-0915B | 0,8 | 0,8 | Weiblich | 60 N | Schwarz
KGP-ZF50-0915N | 0,9 | 1,5 | Weiblich | 50 N | Natur

Technische Merkmale / Spezifikationen

• Materialoptionen: Kunststoffe (PA/PP/TPE/PUR je nach Modell) sowie Metallvarianten für bestimmte Ausführungen.
• Selbstverriegelnder Druckverschluss-Mechanismus für sichere Schließung und schnelle Öffnung.
• Montagearten: Einsteck-/Verankerung, Schraubbefestigung oder 1/4-Dreh je nach Typ.
• Paneelstärken: Varianten decken min. Paneelstärken ab ca. 0.3–3 mm und max. bis ca. 2–28 mm je nach Modell.
• Bohrungs- und Kopfmaße variieren modellabhängig (Beispiele: Ø 4.75 ±0.08, Ø 6.35 ±0.08, etc.).
• Verfügbare Typfamilien: Männlich (A/B/C), Weiblich, Male 96/127, Anchor, Screw, NR, R u. a.
• Halte-/Betätigungskräfte: Beispiele 25 N, 30 N, 50 N, 60 N je nach Modell.
• Farben: Natur, Schwarz, Braun, Transparent, Blau, Metall u. a.
• Liefermengen: Industrielle Packgrößen (z. B. 750, 1500, 2250, 3000 etc.).
• Maßeinheiten: mm für Dimensionen; N für Kräfte.
