Pneumatischer Rundschalttisch TT101

kippbarfür Werkzeugmaschinenkompakt

Produktübersicht

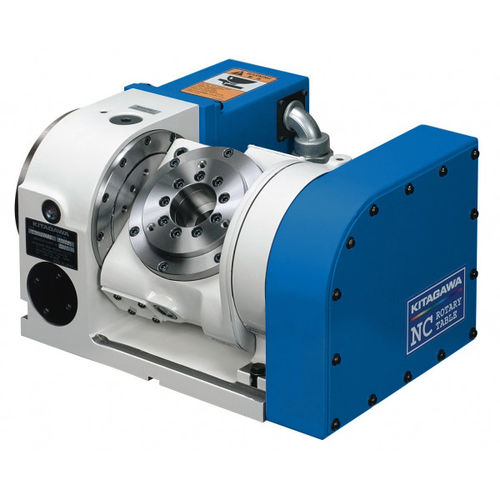

Der Kitagawa TT101 ist ein neigbarer NC-Drehtisch für 4. und 5. Achs-Bearbeitung an CNC-Bearbeitungszentren. Kompakte Bauform und hohe Positioniergenauigkeit für industrielle Anwendungen.

Hauptmerkmale

• Neigbereich: -20°~+120°
• Plattendurchmesser: Ø110 mm
• Registerdurchmesser auf der Planscheibe: Ø50H7
• Bohrungsdurchmesser (Durchgang): Ø32 mm
• Achshöhe: 140 mm
• Spannmethode: Pneumatisch
• Spannmoment (bei 0,5 MPa): Drehen 180 N·m, Neigen 300 N·m
• Zulässige Arbeitsinertie: 0,05 kg·m2
• Indexiergenauigkeit: Drehen 30 s, Neigen 60 s
• Wiederholgenauigkeit: 4 s
• Masse: 73 kg

Technische Daten

• Modell: TT101
• Reduzierte Trägheit Motorachse - Drehen: 0,000082 kg·m2; Neigen: 0,000081 kg·m2
• Servomotor (FANUC-Spez.) - Drehen: αiF 1/5000; Neigen: αiF 2/5000
• Gesamtübersetzung - Drehen: 1/72; Neigen: 1/120
• Max. Drehzahl (bei Motor 3000 min-1) - Drehen: 41,6 min-1; Neigen: 25 min-1
• Zulässige Last - Horizontal: 35 kg; Geneigt: 20 kg

Weitere Informationen
Erhältlich mit verschiedenen Motortypen zur Anpassung an unterschiedliche Maschinentypen. Quinte-Version: TT101AV00. Wenden Sie sich an Ihren Kitagawa-Ansprechpartner für Optionen und Zubehör.
